通过实验证实：对于带铁芯30匝以上的线圈，只要其中任意两匝间有短路情况，本测试仪即可测出此故障。
2、可以进行声、光同时报警。
3、简单、实用、生产成本低。
二、工作原理
本设计是通过感知振荡器来检测线圈是否有匝间短路情况的。如图1所示，当被测线圈无匝间短路时，感知振荡器起振，有正弦波输出，再通过耦合电路将该正弦信号耦合输出给正常指示电路，如果线圈中有两匝或两匝以上之间发生短路时，该短路线圈将构成闭合回路，并在磁路中产生高阻尼，使振荡器停振，报警电路立即进行声、光报警。
三、功能电路
1、荡器

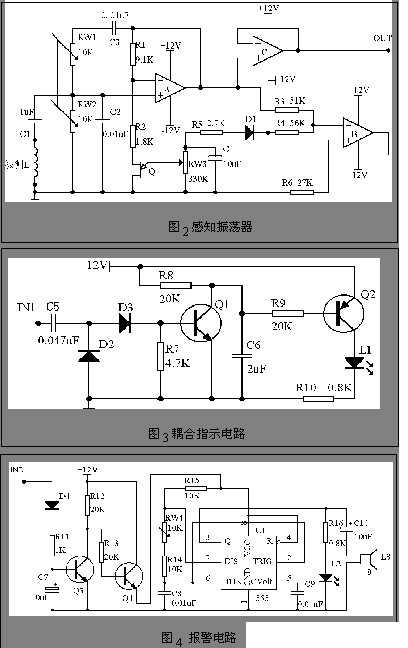

如图2，此电路是利用感知振荡器的起振和停振来检测被测线圈的好坏。当未接线圈时，该振荡器是由运放A及RW1、RW2、C3、C2、R3、 R4组成文氏桥振荡电路，通过调节同轴电位器RW1=RW2=R，使当前的振荡频率F=1/2πRC，约为5.5kHz；当接入待测线圈且无故障时（同时电容C1介入），此电路变成LC振荡器与文氏桥振荡器的融合电路，其中以LC振荡电路为主，当前的振荡频率则由被测线圈的电感量和电容C2决定，因电容 C1取值较大,L电感量较小,其振荡频率经推导结果为（OUT点输出正弦信号）。当被测线圈内部匝间有短路时，由振荡电路及磁路理论可知：线圈电感量将速降，Q值降低，线圈工作在低阻抗、高阻尼状态，迫使感知振荡电路停振（OUT点无正弦波输出）。电路中的运放C构成了电压跟随器，以提高振荡器的负载能力。运放B及R3、R4、R5、RW3、C4、D1组成比例放大及整流滤波电路，使结型场效应管Q工作在可变电阻区，从而实现对振荡器输出的正弦波稳幅。
