万用示波表在变频器分析过程中的应用

变频器作为一种智能调速装置以其多用途、高可靠性和明显的节电效果迅速广泛地应用于各种马达控制上,如冶金、造纸、电子产品装配等生产线。生产当中变频器内部一旦发生故障尤其是板件级故障,单凭经验有时很难去判断,这时候有必要借助高性能的测试仪器进行分析。Fluke192B便携式万用示波器集示波器、万用表、无纸记录仪于一体,具有足够的带宽（60MHz）,是现代电力电子装置的理想测试工具。

       2  通用变频器工作原理

       通用变频器采用了先把频率、电压都固定的交流电整流成直流电,再把直流电逆变成频率、电压都连续可调的三相交流电,即交-直-交方式。所谓“通用”,包含着两方面的含义：一是可以和通用的笼型异步电动机配套使用;二是具有多种可供选择的功能,适用于各种不同性质的负载。图1绘出了一种典型的数字控制通用变频器-异步电动机调速系统原理图。

图1  典型的数字控制通用变频器-异步电动机调速系统原理图

       现代PWM变频器的控制电路大都是以微处理器为核心的数字电路,其功能主要是接受各种设定信息和指令,再根据它们的要求形成驱动逆变器工作的PWM信号,如图2所示。

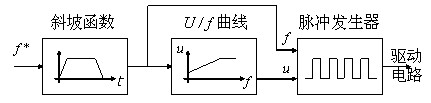

图2  驱动逆变器工作的PWM信号

       3  Fluke 192B万用示波表检测分析变频器逆变（UI）部分的门极PWM驱动信号以及输出电压波形。（以芬兰VACON CX 系列变频器为例）

（1 ） 首先将专用的门极适配器（GS1）连接至示波器的CH-A,如图3所示。

点击看原图

图3 门极适配器（GS1）连接至示波器的CH-A

       （2）再将GS1的3个门极接头（X9,X11,X13）连至功率板上对应的门极插槽 （X9,X11,X13）,如图4所示。

图4 GS1的3个门极接头（X9,X11,X13）连至功率板上对应的门极插槽（X9,X11,X13）

       （3）用DC power supply给待测功率板和控制板供电,连接示波器至PC,通过flukeview4.2监视软件观察U、V、W相的SPWM波。当DC-link的电压达到额定值时,IGBT的三相上下半桥的门极电压应为-12V左右,以使IGBT截止,如图5所示。

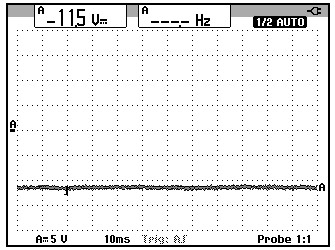

图5  IGBT截止的门极电压

       （4）然后使其运行在0Hz,观察每相上下半桥的SPWM波的调制频率是否正常（不同的功率板此频率不同,此板显示为733.7Hz）,如图6所示。

图6      每相上下半桥的SPWM波的调制频率（0Hz时）

       （5）供给变频400V交流电源,调节给定频率至50Hz,观察PWM 输出电压波形,如图7所示,从该波形可以看出纹波比较少,输出比较稳定。

图7  PWM 输出电压波形（50Hz）

       （6）最后,利用Flukeview4.2提供的测试报告应用宏（Qreport Macro）模板自动生成一份极具价值的测试分析报告,以图表8为示例。

     4结束语

       以上波形全部在Fluke独特的‘即触即测’（Connect-and –ViewTM）自动触发模式下测试的,方便快捷。另外还可以用该示波器的‘万用表’功能对变频器的整流桥二极管和逆变桥IGBT进行精确测量,限于篇幅在此不再赘述。
