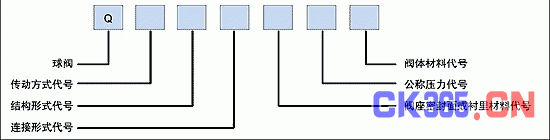

浮动式保温球阀的类型代号为Q。低温球阀前加“D”;保温球阀前加“B”。
代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
传动方式 | 涡轮 | 气动 | 电动 | |||||||
连接形式 | 内螺纹 | 外螺纹 | 法兰 | 焊接 | 对夹 | |||||
类型代号 |
结构形式
|
|||||||||
球阀 Q | 直通式 |
角式
|
直角式 | |||||||
浮动式 | L型浮动球 | T型浮动球 | 固定球 |
手轮、手柄和扳手传动省略代号。
密封面或衬里材料 | 代号 | 密封面或衬里材料 | 代号 |
钢合金 | T | 渗氟钢 | D |
橡胶 | X | 硬质合金 | Y |
尼龙塑料 | N | 衬胶 | J |
氟塑料 | F | 衬铅 | Q |
锡基轴承合金(巴式合金) | B | 搪瓷 | C |
合金钢 | H | 渗硼钢 | P |
公称压力代号用阿拉伯数字表示,其数值是以兆帕为单位的公称压力值的10 倍。用于电站工业的阀门,当介质最高温度超过530℃时,其数值是以兆帕为单位的工作压力值的10 倍。
阀体材料 | 灰铸铁 | 球墨铸铁 | 碳钢 | 合金钢(铬钼钢) | 不锈钢 | 特殊合金 | |||||||||
代号 | Z | Q | WCB | WC1 | LCB | LC3 | WC6 | WC9 | C5/C12 | 普通 | CF8 | CF8M | CF3 | CF3M | M |
C | C1 | C2 | C3 | I6 | I9 | I5 | P | R1 | R2 | R3 | R4 |
浮动式保温球阀的性能规范
试验项目
|
试验压力(MPa)
|
试验持续时间(S)
|
试验温度(ºC)
|
试验介质
|
|
壳体试验
|
150Lb、1.6MPa
|
2.4
|
120 (DN≤14")
|
≤52ºC(常温)
|
水(可含有防锈剂)煤油或黏度不大于水的其他适宜介质
|
300Lb、2.5、4.0MPa
|
6.0
|
||||
600Lb、10.0MPa
|
15.0
|
||||
900Lb、15.0MPa
|
22.5
|
||||
1500Lb、25.0MPa
|
37.5
|
||||
2500Lb、42.0MPa
|
63.0
|
||||
低压密封试验
|
150Lb、1.6MPa
|
0.6
|
120
|
≤52ºC(常温)
|
空气或惰性气体
|
300Lb、2.5、4.0MPa
|
|||||
600Lb、10.0MPa
|
|||||
900Lb、15.0MPa
|
|||||
1500Lb、25.0MPa
|
|||||
2500Lb、42.0MPa
|
|||||
高压密封试验
|
150Lb、1.6MPa
|
1.76
|
120
|
≤52ºC(常温)
|
水(可含有防锈剂)煤油或黏度不大于水的其他适宜介质
|
