电表的内部结构:电表是测定电流强弱和方向的电学仪器,实验时经常使用的电流表是磁电式仪表,其构造是在在一个很强的蹄形磁铁的两极间有一个固定的圆柱形铁芯,铁芯外面套着一个可以绕轴转动的铝框,铝框上绕有线圈,铝框的转轴上装有两个螺旋弹簧和一个指针,线圈的两端分别接在这两个螺旋弹簧上,被测电流经过这两个弹簧流入线圈。
磁场对电流的作用力与电流成正比,因而线圈中的电流越大,安培力产生的力距也越大,线圈和指针偏转的角度也越大,因而根据指针的偏转角度的大小,可以知道被测电流的强弱,
当线圈中的电流方向发生变化时,安培力的方向也随之改变,指针的偏转方向也发生变化,所以根据指针的偏转方向,可以知道被测电流的方向。

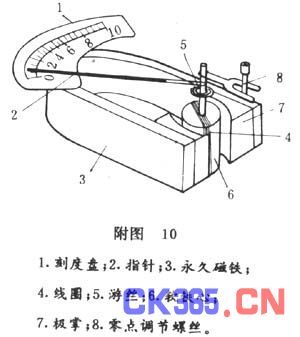

电表的内部结构图:
![](http://www.ck365.cn/file/upload/201207/18/15-07-33-58-74234.jpg)
