硅压阻式压力传感器作为一种典型的传感器，目前已经得到了广泛的应用，小编通过搜罗资料，为大家介绍关于其结构及原理方面的内容，以供大家参考。

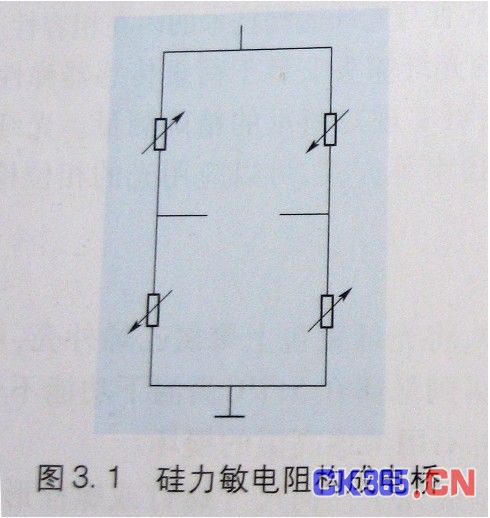

硅压阻式压力传感器是利用单晶硅的压阻效应制成的。在硅膜片特定方向上扩散4个等值的半导体电阻，并连接成惠斯通电桥，如图3.1所示，作为力——电变换器的敏感元件。当膜片受到外界压力作用，电桥失去平衡时，若对电桥加激励电源(恒流和恒压)，便可得到与被测压力成正比的输出电压，从而达到测量压力的目的。
硅压阻式压力传感器都由3个基本部分组成(图3.2)：①基体，直接承受被测应力;②波纹膜片，将被测应力传递到芯片;③芯片，检测被测应力。芯片是在硅弹性膜片上，用半导体制造技术在确定晶向制作相同的4个感压电阻，将他们连成惠斯通电桥构成了基本的压力敏感元件。
膜片即是力敏电阻的衬底，又是外加应力的承受体，所以是压力传感元件的核心部分。在硅膜片上的背面要用机械或化学腐蚀的方法加工成中间很薄的凹状，称为硅杯，在它的正面制作压阻全桥。如果硅杯是圆形的凹坑，就称为圆形膜片。膜片还有方形、矩形等多种形式。当存在外加应力时，膜片上各处受到的应力是不同的。4个桥臂电阻在模板上的位置与方向设置要根据晶向和应力来决定。
膜片的设计和制作决定了传感器的性能及量程。图3.2所示的是一种充油封装结构，在传感器的波纹膜片及芯片之间填充了硅油，这种结构的压力传感器目前已相当成熟。量程为0～100kPa至0～60MPa，工作温度为-55℃～125℃，精度为0.5%～0.1%;能够实现表压、绝压测量。
硅压阻式压力传感器的另一种封装形式是将硅应变片用于玻璃粉直接烧结在金属膜片上，构成烧结型压力传感器。由于该传感器的结构特点，能够将弹性原件与被测介质直接接触，易于小型化，适于动态压力测量。该传感器量程从0～100kPa至0～80MPa，工作温度为-55℃～125℃，精度为0.5%～0.1%。固有频率从几千赫到几百赫，可用于气流模型试验、爆炸压力测试和发动机动态测量。
通过以上关于硅压阻式压力传感器的相关介绍，希望对大家工作、学习有所帮助。
