FC-AE 监控测试解决方案

   日期:2012-06-25     作者:北京石竹科技
核心提示: 基于光纤FC-AE技术的先进航电网络系统的数据监控和系统测试是FC-AE新技术发展和应用过程的一个重要组成部分, 一般的第三方测试工具只能提供单项测试,无法提供全面的技术验证及系统测试环境。依靠在综合航电市场多年的产品开发和技术服务经验,北京石竹采用了大量的资源来研制航电光纤测试设备,设计了一整套的测试规范和分析工具,达到并超过了行业通用的测试环境要求,力求测试流程更严格,数据分析更全面。

方案描述:
联系方案作者 http://www.vme.cn/content/request/solution.asp?id=97

1.
FC-AE监控测试系统简介
      基于光纤FC-AE技术的先进航电网络系统的数据监控和系统测试是FC-AE新技术发展和应用过程的一个重要组成部分, 一般的第三方测试工具只能提供单项测试,无法提供全面的技术验证及系统测试环境。依靠在综合航电市场多年的产品开发和技术服务经验,北京石竹采用了大量的资源来研制航电光纤测试设备,设计了一整套的测试规范和分析工具,达到并超过了行业通用的测试环境要求,力求测试流程更严格,数据分析更全面。北京石竹研发的 FC-AE监控测试系统主要用于测试光纤基准速率,数据传输完整性和可靠性分析,以及全面的压力测试,让系统工程师们能够在较短的时间内布置应用最新的航电技术,并开发出高质量的系统产品,加快系统产品以更快的时间上市,占据市场先机。
      北京石竹FC-AE监控测试系统的测试工具套件是专为寻找难以捉摸的数据损坏I/O,超时I/O所造成的损失或系统死机的情况。这些工具有非常丰富的调试和日志记录信息,以便快速分析,定位发现问题。它们的目的是强调硬件和信号完整性,而且还可以移植到所有主要操作系统。

2.监控测试解决方案

2.1 概述

1: 监控测试方案原理框图



特点:
         § CAV-FCAE-TAP为石竹自研航电光纤分路器,将光纤通路数据1分2传输;
§ 基于石竹 CAV-FCAE-M监控卡进行数据记录,易于部署及扩展;
§ 每个监控站(Monitor Station)是一台高性能工业计算机,内置一块CAV-FCAE-M监控卡及多块高速固态存储硬盘或机械盘,并运行有高性能监控分析软件;
§ 每个监控站提供2路2G/4G监控通道,监控数据直接存储到监控站内置磁盘阵列;
§ 连接模式
       Recorder Mode:记录来自DUT监控端口的数据;
§ FC协议分析
       FC-AE-ASM, FCP etc;
§ 可以多个监控站级联(最多允许级联8个),提供更多监控通道;
§ 灵活的事件触发、帧过滤及捕获功能;
§ 内置高精度基准时钟,为每个记录的FC帧增加时间戳;
§ 模拟旁路技术,工作在TAP模式时不会对原始通信信号造成任何影响;
§ 数据回放通过1000Mbps以太网,设备管理及数据回放工具(Traffic Monitor GUI)可以运行在一台独立的PC机上,也可以集成在监控站上;
§ 可以提供API接口,易于用户开发专用的监控管理软件;

设备:

1.   监控站(Monitor Station)
§
内置CAV-FCAE-M监控卡,提供2个FC端口
§ 每个端口工作在2G/4G速率
§ 内置FC监控驱动软件及数据存储系统
§ 内置2TB容量的存储器,支持记录时间长达2小时,线速记录半小时。
2.   管理系统(Traffic Monitor GUI)
§ 运行在Windows平台
§ 包括:监控设备管理软件及数据回放工具
§ 简易直观的GUI,采用Java开发,利于后续平台移植
3.   协议分析仪
§ 采用AAI 光纤通道Investigator
§ 100%的数据捕获,解码、搜索、分析功能
§ 同步分析,最多支持32个端口
§ 基于简易直观的GUI


2.2 CAV-FCAE-M监控卡

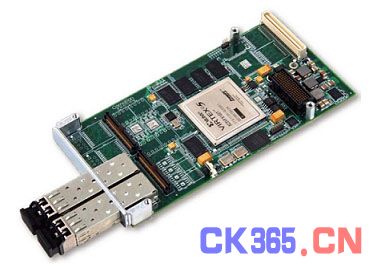

图2: CAV-FCAE-M监控节点卡
§ 提供2个 2/4G FC 端口,标准PCIe板卡(配置PCIe载板)
§ 2对端口可以工作在2种模式:
ü   TAP ModeFC数据从其中的一个端口进,另一个端口出,同时监控/记录双向流量
ü   Recorder Mode:仅监控/记录端口上的数据,且此数据不直通至另一个端口
§ TAP模式下支持模拟旁路技术,在不影响原始信号质量的基础上确保零插入延时
§ 基于硬件的数据捕获,每个捕获包的时间戳精确到10ns
§ 支持灵活的数据捕获类型设定,包括SID, DID,Frame类型(ASM,AV etc.)等
§ 支持多种帧过滤及触发机制,允许对捕获停止条件进行定制
§ 提供多种错误状态指示,包括记录通道拥塞、端口状态错误等
§ 通过扩展子卡及总线,支持与其它CAV-FCAE-M板卡间的时间同步功能,用于多个监控站级联
2.2.1   Recorder Mode
§ 记录来自DUT监控端口的数据
§ FC端口配置成记录模式
§ 进入到数据端口的流量通过高速PCIe接口转发到监控站的存储系统
2.2.2   TAP Mode
    TAP Mode允许在两个节点之间插入监控站,监控他们之间的数据流:
§ 监控DUT两个通信端口,记录他们间的双向流量
§ FC端口对配置成TAP模式
§ 进入到每个端口的数据被直通至端口对中的另一个端口,同时被传送到监控站存储系统
2.3 监控站
监控站(Monitor Station)是一台高性能工业计算机,内置一块CAV-FCAE-M监控卡及多块高速存储硬盘,并运行有石竹高性能监控驱动软件及存储管理软件,接收来自监控管理系统的指令,配置CAV-FCAE-M监控板卡,启动或停止数据监控。其它硬件特征如下:
§ Intel i7高性能多核CPU
§ 8块高速硬盘,支持Raid 5,6
§ 高效风冷及电源系统
§ 标准机箱,可上架
§ 运行Windows平台
§ 2TB有效容量
2.4 监控管理系统
监控管理系统包括设备管理软件及数据回放软件,通过10/100/1000M以太网,可以运行在一台独立的PC机上,也可以集成在监控站上。
设备管理软件特点包括:
§ 支持同时管理多台监控站
§ 支持CAV-FCAE-M端口速率及工作模式配置
§ 捕获FC帧大小配置
§ 触发条件配置,包括SID、DID或帧类型(ASM帧及/或MSG ID、AV、服务类别、多播/广播等)
§ 帧过滤条件配置,包括SID、DID或帧类型(ASM帧及/或MSG ID、AV、服务类别、多播/广播等)
§ 捕获停止条件配置,可以基于时间、文件大小、错误或用户点击等
§ 简易直观的GUI,采用Java开发,运行Windows平台

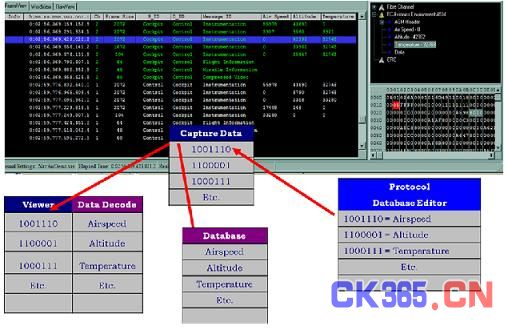

3: 监控数据回放软件界面
数据回放软件特点包括:
§ 支持多种协议分析,如FC-FS、ELS、FC-AE-ASM、AV等
§ 支持搜索功能,基于时间、特定FC字段等方式
§ 支持分析本地或网络数据
§ 简易直观的GUI,采用Java开发,运行Windows平台
§ 将通道数据转换为用户应用数据,直观、灵活、易用
