一、系统概述
煤矿井下压风机生产监控系统运行安 全可靠与否直接影响矿井的经济效益。对压风机系统实行数字化监控，将多台并网运行的压风机集中控制联网，充分发挥各压风机的性能，实现最大限度的节能与运 行时间的均等，延长压风机的使用寿命。为煤矿各级领导和职能管理部门及时、准确地掌握压风系统的实时运行状态，对压风机系统实现集中监控具有很强的必要 性。
二、系统设计

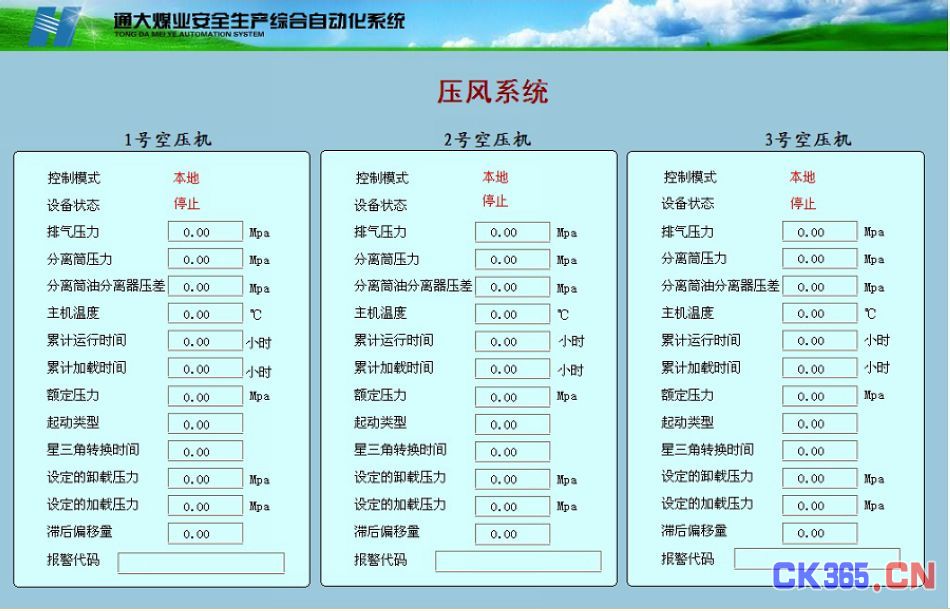

现场空压机房与水处理车间毗邻，室内共有英格索兰牌空气压缩机3台，型 号：GA250-8.5，每台空压机都采用FX2N—32MR的PLC控制。按照改造要求，增加3块三菱485DB通讯板，使用三菱GX编程软件设置3个 PLC的地址和统一的串口通讯参数，经RS485网络与上位机连接。在调度室上位机上，采用力控组态软件实现对压风机的远程监控。上位机监控软件通过 OPC接口的方式为全矿综合自动化平台实现数据交互，将压风机的所有数据信息上传到全矿综合自动化系统平台，实现系统和全矿综合自动化平台无缝接入。系统 架构如下图所示。
三、系统功能
（1）压风机监控系统可以监控压风机排气压力、排气温度、风包温度、风包压 力、管道流量、管内压力、压风机电压、电流、功率因数、运行状态（运行、备用、检修、故障）等参数，并将数据实时传输到地面计算机监控中心，并提供以上数 据的历史数据查询、报警信息查询、及报表打印功能。
（2）能够对压风机等设备进行远程起停控制操作，并根据设定的控制策略对空压机进行控制。
（3）能在线显示压风机风量曲线、压力曲线、温度曲线等，以观察它们的变化趋势，并可根据需求查询历史数据。
（4）系统能够根据设定的时间，自动切换主备风机，自动平衡各机组的使用时间，提高机组寿命。
（5）系统具备实时报警功能，对压风机、电动机、冷却及润滑系统、风包的故障等实现故障记录功能。
（6）具有程序及数据安全管理功能，不同的用户可设置不同的权限，防止未授权用户修改监控系统参数。
四、总结
矿井压风机生产监控系统实施后，能使井下风镐、风钻、水泵、掘进机等气动机械设备运行更加安全可靠，降低事故率，减少故障处理时间，为矿井生产效率提高，实现数字化现代矿井打下良好的基础。
