如何准确的了解数据采集卡的技术信息

   浏览:89
在设计和使用数据采集卡时,充分掌握和了解数据采集卡的性能和技术指标是非常重要的。关于板卡的主要信息来源有这么几个渠道:

1、NI的产品手册

       该产品手册或产品说明可以在NI的网站上看到,通常都是PDF形式的彩色文档。产品的主要技术参数都会在这里提供。
       内容的更新速度不会很快,适合初步整体了解。
       基本上都是英文版的。

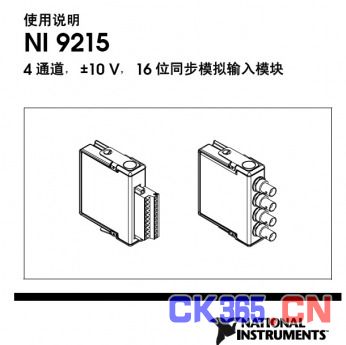

2、使用说明

       这是黑白形式的PDF文档,是产品的主要技术文档。在收到每个产品时,会在包装中看到这个使用说明的印刷品。应该是设计、使用者的主要技术文档。
       该文档不做任何通知,也可能会进行更新。在NI的网站上可以看到最新的版本。

       目前大多数产品的说明书已经本地化了(中文版)。



3、NI 9215 Calibration Procedure(NI 9215校准过程)

       它也是以PDF文档形式提供的校准处理方法,同时给出了使用DAQmx进行校准的程序框图,以便于用户自己进行板卡的校准处理。

       这对我们来讲,是一个非常有用的手册。第一,可以指导、协助我们完成版卡的定期校准工作;第二,可以通过校准过程了解板卡的准确度指标是否合格。

        下图给出了NI 9215 一年内测量偏差的上下限定值。由此也可以看出NI 9215一年的准确度可以基本认定为:+、-0.053%。

         当然可以通过其它产品的手册来查看相应产品的准确度指标。

         该手册并不是每个产品都有的,特别是新产品。通常的都可以在NI的网站上查找到。


       在实践中我已经发现,如果测量值偏低或偏高,四个通道的特性基本上都是一样的,因为9215也是使用一块A/D转换器,只不过是采用了采样保持的方法来获得同步取样的。
