SMS 是一种存储和转发服务。也就是说，短消息并不是直接从发送人发送到接收人，而始终通过 SMS 中心进行转发。如果接收人处于未连接状态(可能电话已关闭)，则消息将在接收人再次连接时发送。
SMS的体系结构

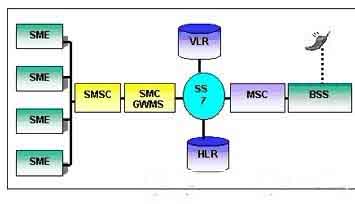

GSM标准中定义的点-点短消息服务使得短消息能在移动台和短消息服务中心之间传递。这些服务中心是通过称为SMS- GMSC的特定MSC同GSM网络联系的。涉及SMS管理的协议如图一所示。
SMS体系结构图1 SMS管理协议
SME：Short Messaging Entity，短消息实体。它可以接收或改善短消息，位于固话系统、移动基站或其他服务中心内;
SMSC：Short Message Service Center，短消息服务中心，负责在基站和SME间中继、储存或转发短消息;移动台(ME)到SMSC的协议能传输来自移动台或朝向移动台的短消息，协议名为SMTP(Short Message Transmission Protocol);
SMCGWMS或SMCGMSC：SMS-Gateway MSC，SMS网关。接收由SMSC发送的短消息，向HLR查询路由信息，并将短消息传送给接收者所在基站的交换中心;
HLR：Home Location Register，归属位置寄存器。用于永久储存管理用户和服务记录的数据库，由SMSC产生。SMS网关与HLR之间的协议使前者可以要求HLR搜索可找到的用户地址。它与MSC与HLR之间的协议一起，能在移动台因超出覆盖区而丢失报文、随后又可找到时加以提示。
MSC：Mobile Switching Center，移动交换中心。负责系统切换管理并控制来自或发向其他电话或数据系统的拔叫。
VLR：Visitor Location Register:，访问位置寄存器。含有用户临时信息的数据库。交换中心服务访问用户时需要这些信息。
重要概念
移动起始短消息：Mobile Originated Short Message。
一个GSM用户发送短消息时，他必须至少在其内容中包含最终地址的识别符，和处理这消息的服务中心号码，然后请求传递。
短消息的传输要求在移动台和MSC之间建立信令连接。消息本身的传递要求在无线路径上建立专用的链路层链接，并要求采用专用的消息传递协议。在规定的协议栈的顶部是所谓的传输层协议，在移动起始短消息情形下，它是一条单独的报文，即SMTP(不是TCP/IP的SMTP)短消息传送报文，低层处理应答的传送，它只指出SMSC已收到报文。
移动终接短消息：Mobile Terminated Short Message。
目的地为GSM用户的短消息必须首先先从发送方路由至短消息服务中心，然后再被路由至实际地址。
当SMSC有短消息需发送到期某一GSM用户时，它建立一条包含各种利于接收者的信息的SMS-DELIVER报文。此信息包括用户的内容，最初的发送者身份及用于批示短消息已被SMSC接收的时间标记。与MO情形相似，SMS-DELIVER报文将在各种接口上传送。
在达到目的地前，报文的实际路由必须利用MAP/C查询功能获得，采用的是如下方法：SMSC将短消息传到与服务中心相连的SMS网关，网关的选择依赖于它想到在的用户，因为通常网关仅能处理某些用户(某家营运商或某个国家的用户)。这样，用户通过目录号(一般同电话一样)来识别，这些目录号最初是由短消息发送者输入的，这使得SMS网关能识别有关的HLR并查询它。查询是通过发送一个专用报文，即用于短消息的MAP/C SEND ROUTING INFOR报文来实现;对其应答既可采用包含用户正在访问的MSC/VLR的SS7地址的MAP/C SEND ROUNTING INFO FOR SHORT MESSAGE RESULT报文，又可当已知用户此时不可到达时采用拒绝报文。
SMS由哪些要素组成?
SMS由几个与提交或接收相关的服务要素组成，如：有效期(在将短消息成功送达用户前SMSC需要保证的储存时间)，优先性。此外，短消息还提供提交消息的时间、告诉移动台是否还有更多消息要发送，以及还有多少条消息要发送等。
短消息不可到达
短消息不可到达的情况有三种：
当被SMS网关查询时，移动台不在服务区域、未获得服务授权、或有未成功发送报文正等待告警，HLR就会立即知道不能发送;
第二种情形是，MSC/VLR已收到报文但不能传送的情况。此时，它先向SMS网关发送一故障指示，作为MAP/H FORWARD SHORT MESSAGE报文的应答;然后，网关一方面会向SMSC发送否定报告，另一方面向HLR发送MAP/C SET MESSAGE WAITING DATA报文，在收到报文确认后进行表格更新。该事件会储存在VLR和HLR内的用户记录中;
第三种情况是MSC/VLR向用户发送有效报文后发现不可送达。
