识别磁环波形的方法

   日期:2011-07-06     来源:互联网

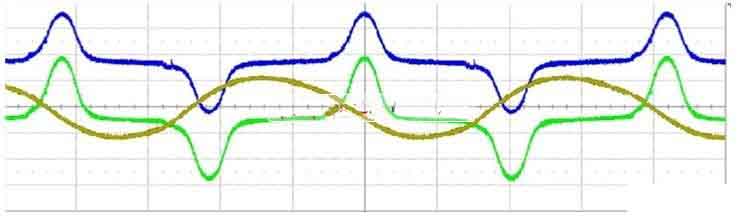

电子发烧友为您提供了识别磁环波形的方法,通过对图形的分析加深对磁环波形的认识。图中$的是初级电流的波形,其他两个是次级电压波形:

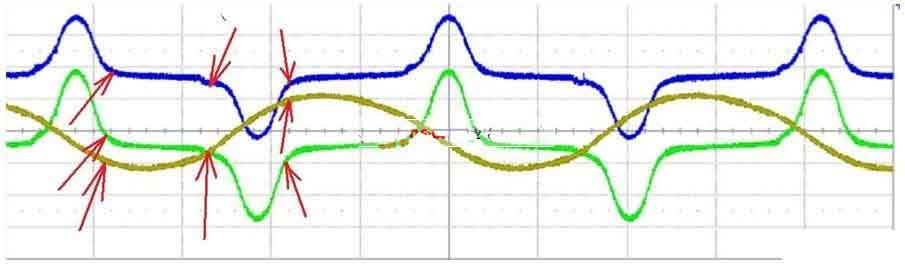

  箭头所指之处就是饱和点,大家可以看到,在到达饱和以后,次级的电压几乎降到零了,这就是饱和以后,变压器就失去耦合的作用了,等于是一组空线圈了!电流在增加,可是感应电压却几乎降到0了!

  从左向右数的第一组箭头所指之处是进入饱和点,大家可以看到$的电流向反方向逐渐增大,进入保护点后,蓝色的和绿色的次级线圈的电压波形几乎是0了,说明变压器已经没有耦合了,已经进入了饱和区了,次级没有电压,意味着三极管没有驱动信号,考问大家一下,这时两个三极管处于什么状态?

结合磁环波形,做如下假设:1.假设蓝色波形是上管线圈,流向是流出基极;2.假设绿色波形是下管线圈,流向是流向基极;3.电流向是流向灯管

  第一个拐点:上管开始进入导通,下管开始退出导通。初级线圈电流逐步增大,导入阴极电流趋向反向最大

  第二个拐点:上管彻底进入导通,下管彻底进入截止。初级线圈电流开始正向增大,导入阴极电流已经经过反向最大值,开始向正向最大过渡

  第三个拐点:上管开始退出导通,下管开始进入导通。初级线圈电流逐步增大,导入阴极电流趋向正向最大。

  注:次圈电流波形中的平滑段是两管子交替导通的死区时间。实际情况下,两个次圈的电流在电流流向定义相同时,波形应该是互为反相的。
