离子束加工原理
离子束加工（ion beam machining，IBM）是在真空条件下利用离子源（离子枪）产生的离子经加速聚焦形成高能的离子束流投射到工件表面，使材料变形、破坏、分离以达到加工目的。
因为离子带正电荷且质量是电子的千万倍，且加速到较高速度时，具有比电子束大得多的撞击动能，因此，离子束撞击工件将引起变形、分离、破坏等机械作用，而不像电子束是通过热效应进行加工。
2.离子束加工特点
加工精度高。因离子束流密度和能量可得到精确控制。
在较高真空度下进行加工，环境污染少。特别适合加工高纯度的半导体材料及易氧化的金属材料。
加工应力小，变形极微小，加工表面质量高，适合于各种材料和低刚度零件的加工。|||
3.离子束加工的应用范围
离子束加工方式包括离子蚀刻、离子镀膜及离子溅射沉积和离子注入等。
1）离子刻蚀
当所带能量为0.1～5keV、直径为十分之几纳米的的氩离子轰击工件表面时，此高能离子所传递的能量超过工件表面原子或分子间键合力时，材料表面的原子或分子被逐个溅射出来，以达到加工目的
这种加工本质上属于一种原子尺度的切削加工，通常又称为离子铣削。
离子束刻蚀可用于加工空气轴承的沟槽、打孔、加工极薄材料及超高精度非球面透镜，还可用于刻蚀集成电路等高精度图形。
2）离子溅射沉积
采用能量为0.1～5keV的氩离子轰击某种材料制成的靶材，将靶材原子击出并令其沉积到工件表面上并形成一层薄膜。
实际上此法为一种镀膜工艺。
3）离子镀膜
离子镀膜一方面是把靶材射出的原子向工件表面沉积，另一方面还有高速中性粒子打击工件表面以增强镀层与基材之间的结合力（可达10～20MPa），
此法适应性强、膜层均匀致密、韧性好、沉积速度快，目前已获得广泛应用。

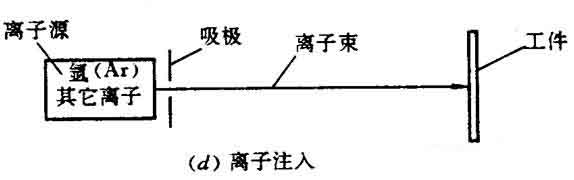

4）离子注入
用5～500keV能量的离子束，直接轰击工件表面，由于离子能量相当大，可使离子钻进被加工工件材料表面层，改变其表面层的化学成分，从而改变工件表面层的机械物理性能。
此法不受温度及注入何种元素及粒量限制，可根据不同需求注入不同离子（如磷、氮、碳等）。
注入表面元素的均匀性好，纯度高，其注入的粒量及深度可控制，但设备费用大、成本高、生产率较低。
