CP2501单片USB HID触摸屏桥特性解析

   日期:2011-05-16     来源:互联网

  Silabs公司的CP2501是单片USB HID触摸屏桥,通过USB接口把触摸屏控制器和主机连接起来,可工作在多种触摸屏检测技术,包括电阻和电容触摸屏。主要应用在电子书阅读器、POS、笔记本电脑、平板电脑和游戏机。本文介绍了CP2501主要特性、CP2501方框图和CP250X开发板套件主要特性以及开发板套件中主板和子板电路图。

  CP2501单片USH HID触摸屏桥

  CP2501 USB触摸屏桥通过USB接口把触摸屏控制器和主机连接起来,可采用多种触摸屏检测技术,包括电阻和电容触摸屏。设计者可以通过USB将采用I2C、UART或SPI接口的触摸控制器连接到PC系统上。

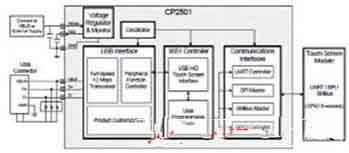

  图1 CP2501方框图



  图2 CP250X开发板主板电路图(1)

  CP2501的主要特性

  • 可编程触摸屏接口

  • 为触摸屏模块添加了Windows兼容USB HID触摸屏接口

  • 支持多个触摸点和笔输入

  • 支持基本的鼠标功能

  • 包括可编程8051控制器,可以利用USB接口对其进行预编程

  • 支持最常见的触摸屏模块接口:UART、SPI和I2C

  • 数据位:5、6、7和8

  • 结束位:1、1.5和2

  • 奇偶性:奇数、偶数、标志、空格和无

  • 波特率:9600bps~500kbps SPI Master接口

  • 具有芯片选择功能的4线式SPI Master

  • 可配置时钟极性和相位

  • 时钟速度高达4MHz

  • SMBus/I2C Master接口

  • 在高达400kHz的可配置时钟速率下工作

  • 支持可配置从地址GPIO功能

  • CP2501支持16个GPIO引脚

  • 可配置成输入、开漏输出或推挽输出

  • 高速8051 μC内核

  • 48MHz或24MHz系统时钟

  • 流水线指令架构,在1或2个系统时钟内执行70%的指令

  • 用户存储空间

  • 53kB Flash

  • 3.5kB RAM USB外设功能控制器

  • HID触摸屏器件

  • 符合USB规范2.0(全速)的要求

  • 内置式振荡器

  • 可配置USB参数,如VID、PID和字符串

  • 支持远程唤醒编程选项

  • 通过工厂获得预编程元件

  • 在线程序存储器

  • 利用启动加载器通过USB进行编程

  • 电源电压:3.0V~3.6V

  • 内置式电源电压监控器

  • 内置式3V稳压器

  • 订购信息

  • CP2501-B01-GM(QFN-32、5mm×5mm)

  • 温度范围:–40~+85℃

  CP2501应用

  • 笔记本电脑

  • 信息站

  • 标牌

  • POS机

  • 电子书阅读器

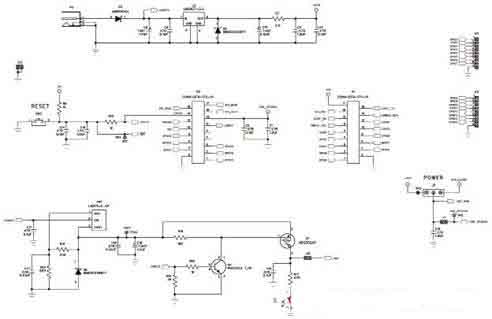

|||图3 CP250X开发板主板电路图(2)

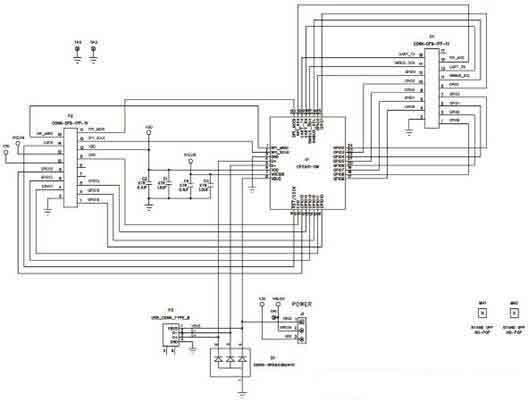

  图4 CP250X开发板子板电路图

  CP250X开发板套件

  CP2501开发套件包含1个与子板相连的母板。CP2501开发子板包含1个CP2501器件,用于初期软件开发。母板上提供了大量输入/输出(I/O)连接,可以简化原型开发。

  CP250X开发板套件包括:

  • CP250x母板

  • CP2501开发子板

  • CP250x开发套件快速入门指南

  产品信息CD-ROM包括:

  • Silicon Laboratories集成开发环境 (IDE)

  • SDCC开发工具

  • Raisonance开发工具(评估版)

  • Keil 8051开发工具(评估版)

  • CP250x配置向导和加载启动器

  • 源代码实例

  • 技术文档

  • AC-DC通用电源适配器

  • 2条USB电缆
