NTC热敏电阻是指具有负温度系数的热敏电阻。是使用单一高纯度材料、具有 接近理论密度结构的高性能陶瓷。因此,在实现小型化的同时,还具有电阻值、 温度特性波动小、对各种温度变化响应快的特点,可进行高灵敏度、高精度的 检测。本公司提供各种形状、特性的小型、高可靠性产品,可满足广大客户的 应用需求。
NTC负温度系数热敏电阻工作原理
NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件,所谓NTC热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料,采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、硅等半导体材料。温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低。NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆,温度系数-2%~-6.5%。NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
T :规定温度( K )。
B : NTC 热敏电阻的材料常数,又叫热敏指数。
exp :以自然数 e 为底的指数( e = 2.71828 …)。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212936.jpg)
T1, T2 :两个被指定的温度( K )。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212413.jpg)
T :温度( T )。
B :材料常数。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212495.jpg)
△ T : NTC 热敏电阻消耗功率△ P 时,电阻体相应的温度变化( K )。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212909.jpg)
δ: NTC 热敏电阻的耗散系数。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212854.jpg)
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212807.jpg)
A:与热敏电阻器材料物理特性及几何尺寸有关的系数。
B:B值。
T:温度(k)。
更精确的表达式为:
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212665.jpg)
A、B、C、D:为特定的常数。
热敏电阻的基本特性
电阻-温度特性(式1) R=Ro exp {B(I/T-I/To)}
R: 温度T(K)时的电阻值Ro: 温度T0(K)时的电阻值B: B 值*T(K)= t(ºC)+273.15
但实际上,热敏电阻的B值并非是恒定的,其变化大小因材料构成而异,最大甚至可达5K/°C。因此在较大的温度范围内应用式1时,将与实测值之间存在一定误差。此处,若将式1中的B值用式2所示的作为温度的函数计算时,则可降低与实测值之间的误差,可认为近似相等。
(式2) BT=CT2+DT+E
上式中,C、D、E为常数。
另外,因生产条件不同造成的B值的波动会引起常数E发生变化,但常数C、D 不变。因此,在探讨B值的波动量时,只需考虑常数E即可。
• 常数C、D、E的计算

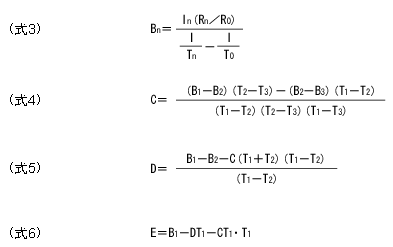

常数C、D、E可由4点的(温度、电阻值)数据 (T0, R0). (T1, R1). (T2, R2) and (T3, R3),通过式3~6计算。
首先由式样3根据T0和T1,T2,T3的电阻值求出B1,B2,B3,然后代入以下各式样。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916212648.gif)
• 电阻值计算例
To=25+273.15T1=10+273.15T2=20+273.15T3=30+273.15 *T : 10+273.15~30+273.15
• 电阻-温度特性图如图1所示
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916213767.gif)
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916213770.gif)
这里α前的负号(-),表示当温度上升时零负载电阻降低。
散热系数 (JIS-C2570)在热平衡状态下,热敏电阻的温度T1、环境温度T2及消耗功率P之间关系如下式所示。
![](http://www.ck365.cn/file/upload/201206/13/09/36/2010112916213590.gif)
产品目录记载值为下列测定条件下的典型值。
- (1) 25°C静止空气中。 (2) 轴向引脚、经向引脚型在出厂状态下测定。
(式) 额定功率=散热系数×(最高使用温度-25) 最大运行功率这是使用热敏电阻进行温度检测或温度补偿时,自身发热产生的温度上升容许值所对应功率。(JIS中未定义。)容许温度上升t°C时,最大运行功率可由下式计算。应环境温度变化的热响应时间常数(JIS-C2570)
热敏电阻的环境温度从T1变为T2时,经过时间t与热敏电阻的温度T之间存在以下关系。
T=(T1-T2)exp(-t/τ)+T2......(3.1)(T2-T1){1-exp(-t/τ)}+T1.....(3.2)常数τ称热响应时间常数。
上式中,若令t=τ时,则(T-T1)/(T2-T1)=0.632。
换言之,如上面的定义所述,热敏电阻产生初始温度差63.2%的温度变化所需的时间即为热响应时间常数。

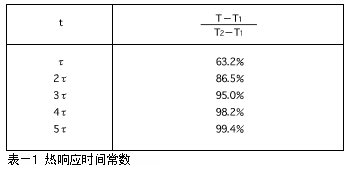

经过时间与热敏电阻温度变化率的关系如下表所示。
产品目录记录值为下列测定条件下的典型值。
- (1) 静止空气中环境温度从50°C至25°C变化时,热敏电阻的温度变化至34.2°C所需时间。(2) 轴向引脚、径向引脚型在出厂状态下测定。
B 值相同, 阻值不同的 R-T 特性曲线示意图相同阻值,不同B值的NTC热敏电阻R-T特性曲线示意图
外形结构环氧封装系列NTC热敏电阻
玻璃封装系列NTC热敏电阻应用电路原理图
温度测量(惠斯登电桥电路)
温度控制应用设计电子温度计、电子万年历、电子钟温度显示、电子礼品; 冷暖设备、加热恒温电器; 汽车电子温度测控电路; 温度传感器、温度仪表; 医疗电子设备、电子盥洗设备; 手机电池及充电电器。 R25允许偏差(%)
B值(25/50 ℃)/(K)
时间常数 ≤30S
耗散系数 ≥6mW/ ℃
测量功率 ≤0.1mW
额定功率 ≤0.5W
使用温度范围 -55 ℃ ~+125 ℃ 应用原理及实例
