地线干扰机理
1 地环路干扰
图1是两个接地的电路。由于地线阻抗的存在，当电流流过地线时，就会在地线上产生电压。当电流较大时，这个电压可以很大。例如附近有大功率用电器启动时，会在地线在中流过很强的电流。这个电流会在两个设备的连接电缆上产生电流。由于电路的不平衡性，每根导线上的电流不同，因此会产生差模电压，对电路造成影响。由于这种干扰是由电缆与地线构成的环路电流产生的，因此成为地环路干扰。地环路中的电流还可以由外界电磁场感应出来。
图1地环路干扰
2 公共阻抗干扰
当两个电路共用一段地线时，由于地线的阻抗，一个电路的地电位会受另一个电路工作电流的调制。这样一个电路中的信号会耦合进另一个电路，这种耦合称为公共阻抗耦合，如图2 所示。
图2 公共阻抗耦合

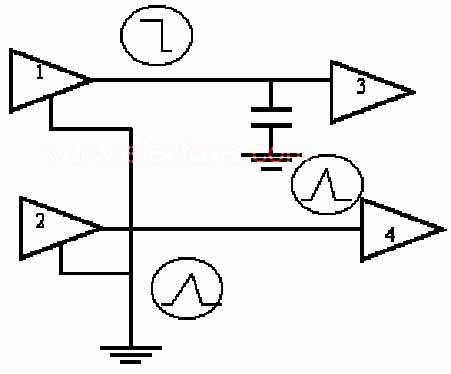

在数字电路中，由于信号的频率较高，地线往往呈现较大的阻抗。这时，如果存在不同的电路共用一段地线，就可能出现公共阻抗耦合的问题。图3 的例子说明了一种干扰现象。 图3 是一个有四个门电路组成的简单电路。假设门1的输出电平由高变为低，这时电路中的寄生电容（有时门2 的输入端有滤波电容）会通过门1向地线放电，由于地线的阻抗，放电电流会在地线上产生尖峰电压，如果这时门3 的输出是低电平，则这个尖峰电压就会传到门3的输出端，门4的输入端，如果这个尖峰电压的幅度超过门4 的噪声门限，就会造成门4的误动作。
图3 地线阻抗造成的电路误动作
