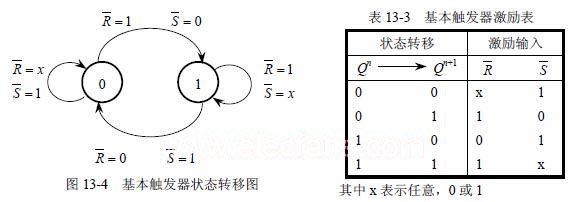

描述触发器的逻辑功能还可以采用图形方式，即状态转移图来描述。图13-4为基本触发器的状态转移图。图中两个圆圈分别代表基本触发器的两个稳定状态，箭头表示在输入信号作用下状态转移的方向，箭头旁的标注表示状态转移时的条件。
由图13-4可见，如果触发器当前稳定状态是Qn=0，则在输入信号
的条件下，触发器转移至下一个状态（次态）Qn+1=1；如果输入信号
或1，则触发器维持在0；如果触发器的当前稳定状态是Qn=1，则在输入信号
的作用下，触发器转移至下一状态（次态）Qn+1=0；如果输入信号
，则触发器维持在1。这与表13-1所描述的功能是一致的。
由图13-4可以方便地列出表13-3。表13-3表示触发器由当前状态Qn转移至确定要求的下一状态Qn+1时，对输入信号的要求。因此表13-3为触发器的激励表或驱动表。它实质上是表13-1状态转移真值表的派生表。
上述触发器逻辑功能的几种描述方法，其本质是相通的，可以互相转换。在分析包含触发器的逻辑电路时，必须熟练地运用状态转移真值表、状态方程及状态转移图。而在设计包含有触发器的逻辑电路（时序逻辑电路）时，必须运用触发器的激励表。
