一．什么是埋容

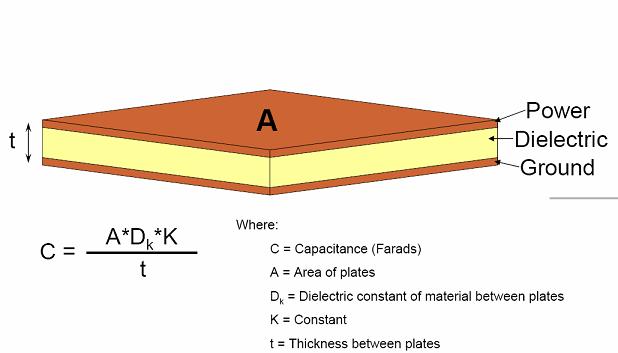

使用特殊材料制作成的电容，并将其放入PCB的内层。
（FaradFlex埋容材料的主要成分是改性环氧，通过添加不同的填料来实现不同的电容密度。电容密度最高的产品，都添加有陶瓷粉。）
二．埋容的分类
分立电容在pcb设计中根据所需容值大小算出电容的图形面积，然后在使用时在电源层进行类似花焊盘连接即ok。 共平面电容（加工时需要license）
在pcb设计中无需做特殊处理。

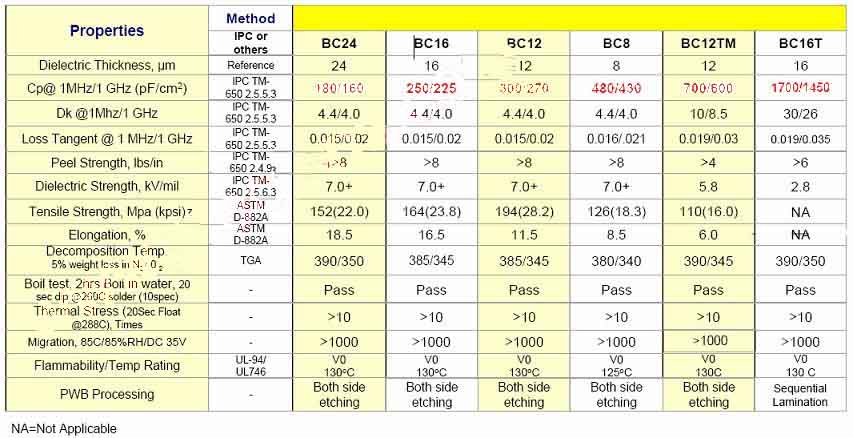

三．埋容的规格
注：1. BC12TM添加了陶瓷粉，因此Dk增大，埋容密度也增大；
2.BC16T 只含有树脂以及添加了陶瓷粉，目的也是使Dk增大，埋容密度增大。
四．埋容的作用
提高电源的完整性； 减小电源平面的噪声影响； 降低电源平面的阻抗； 降低EMI影响； 电容可作用的频率范围更高； 击穿电压值更高； 减少表贴电容； 减小pcb板的板厚及面积； 降低生产成本。五．应用
.应用于PCB板的电源地之间。
仿真显示不同处理方式的效果
不同处理方式成本比较
降低EMI影响的体现
六．加工工艺注意事项
由于材质薄，拼板是容易被折断，应该注意拼板间距宽窄错开。 用BC16T的材质时，如果需要打激光孔，需把激光调小，否则成孔会偏大。 图形蚀刻时单面进行，并且最好使用leader board。七．分立电容在pcb中的设计（allegro）
在pcb设计中根据所需容值大小算出电容的图形面积，然后在使用时在电源层同信号之间进行类似花焊盘连接，不同信号避开 由于材质的限制，埋容的容值都比较小，一般是PF的单位。因此，埋容通常也就是用来滤波。和我们常规的电容一样，滤波电脚放置。通常，我们尽量把埋容放在它相应的管脚下，并在埋容上打上相应NET的via。在埋容上，只有它自身net的via及g 举例。a.材料：BC16T 容值：100PF S（埋容）=300pF/（1700pF/cm2）=17.64（mm2） （一般情况下，由于要避开via，所以我计算结果稍大）

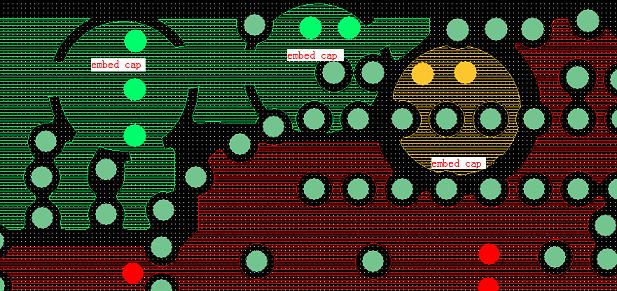

b.如图所示：
说明：不同颜色为不同的电源信号。其中有两个埋容是在此层有相应的铜皮，而另外一个没有。
