迟滞比较器和RC负反馈回路构成方波发生器

   日期:2010-04-20     来源:互联网

迟滞比较器和RC负反馈回路构成方波发生器

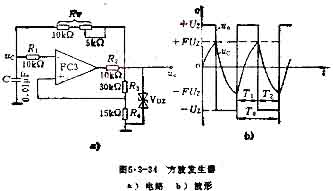

方波发生器如图5.3-34所示,其电路是由一个迟滞比较器和一个RC负反馈回路构成。比较器输出电压UO被两个特性相同的稳压管限幅,在比较过程中,输出电压被稳定在正负UZ(UZ为稳压管VDZ的稳定电压、下同)而保持恒定。R1、R2为限流电阻,一般为10~100千欧。

电路的工作过程是:电源接通时刻(T=0),设C两端电压HC=0比较器输出电压UO=+,此时运放同相端电压为

当UO=+UZ时,+UZ通过R向C充电,UC随时间按正指数规律上升,当UC上升到略高于FUZ时,UO从+UZ跳变为UZ。此后,C经R放电UC按负指数规律下降。

在C放电期间,U0=-UZ,运放同相端电压为-FUZ。当UC下降到略低于-FUZ时,UO又立刻跳到+UZ,回到初始状态如此周而复始,便有方波输出。UO及UC的波形见图5.3-34B。图中

所以方波的周期为T0为

由上可以看出,改变R、R3、R4或C,均可改变振荡频率。实用中,R常用电位器代替实现对频率的调节。

图5.3-34N所示电路适用于产生10HZ~100KHZ频率范围内的方波,但选用高速集成运放时频率可达1MHZ以上。频率低于2KHZ方波产生器使用这种电路,性能较好。
