矩形脉冲发生器

矩形脉冲发生器和方波的区别在于,方波的高电平和低电平所占时间相等(即占空比为50%),而矩形脉冲则不等。

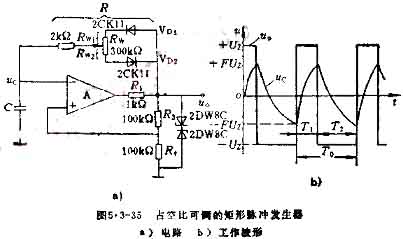

图5.3-35是一个占空比可调的矩形脉冲发生器电路及其工作波形,其工作原理方波发生器见图5.3-34,。该电路利用二极管单向导电的特性使C充、放电回路分开,由于充、放电时间常数不等而形成矩形脉冲。C充时时间常数RC为

图中电位器RW可使输出矩形脉冲的占空比在约1%~99%的范围内变化。在调占空比时,Y0是不变的。

图5.3-34A所示电路图中,若让R4不接地而接入外部控制信号U1,如图5.3-36所示,则输出脉冲的宽度将受U1的调制,这就成为简单的可调宽的矩形脉冲发生器。此时有

由上式看到,TO与U1有关,这是不希望有的,但若U1《UZ,R4》R3,则由U1引起的周期变化角TO很小,例如,若U1=0.2UZ,R4=2R3,则角TO/TO=0.6%。
