晶体二极管的极性与好坏的判别

   日期:2010-02-06     来源:互联网

晶体二极管的极性与好坏的判别

晶体二极管的正、负极可按下列方法来判别:

1. 看外壳上的符号标记:通常在二极管的外壳上标有二极管的符号。(参考图3),标有三角形箭头的一端为正极,另一端为负极。

2. 看外壳上标记的色点:在点接触二极管的外壳上,通常标有色点(白色或红色)。除少数二极管(如2AP9、2AP10等)外,一般标记色点的这端为正极。

3. 透过玻璃看触针:对于点接触型玻璃外壳二极管,如果标记已磨掉,则可将外壳上的漆层(黑色或白色)轻轻刮掉一点,透过玻璃看那头是金属触针,那头是N型锗片。有金属触针的那头就是正极。

4. 用万用表R*100或R*1K档,任意测量二极管的两根引线,如果量出的电阻只有几百欧姆(正向电阻),则黑表笔(既万用表内电池正极)所接引线为正极,红表笔(既万用表内电源负极)所接引线为负极。(见图5)

5. 用电池和喇叭来判别二极管的正、负极:如图6所示。将一节电池和一个喇叭(或耳机)与被测二极管构成串联电路。然后将二极管的一端引线断续触碰喇叭,再把二极管倒头又测一次。以听到“咯、咯”声较大的一次为准,电池正极相接的那一根引线为正极,另一根为负极。

图6
判别二极管的好坏,可用如下方法:

图7a 图7b

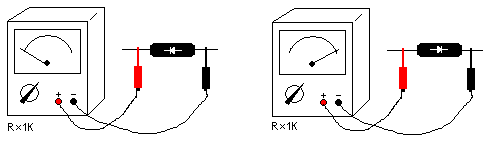

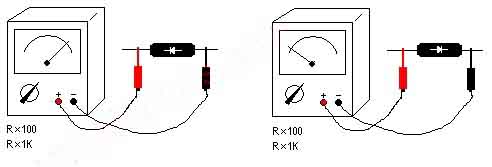

1. 用万用表R*100或R*1K挡测量二极管的正反向电阻,如图7所示,锗点接触型的2AP型二极管正向电阻在1K左右,见土7a,反向电阻应在100K以上,见图7b;硅面接触型的2CP型二极管正向电阻在5K左右,反相电阻应在1000K以上。总之,正向电阻越小越好,反向电阻越大越好。但若正向电阻太大或反相电阻太小,表明二极管的检波与整流效率不高。如图8所示,若正向电阻无穷大(表针不动),说明二极管内部断路;若反相电阻接近零,表明二极管已击穿。内部断开或击穿的二极管均不能使用。

图8

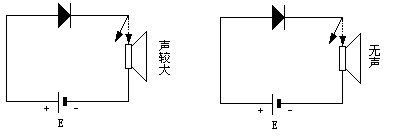

2. 如没有万用表,也可用电池、喇叭(或耳机)与被测二极管串接。当二极管负端接电池正极,正端串接喇叭再接电池负极(反向连接),断续接通时,若喇叭发出教大的“咯咯”声,表明二极管已击传(如图9a所示);反过来,如果将二极管正向连续接通时(如图9b所示),喇叭无一点响声,表明二极管内部断路。

图9a 图9b
