自动电平控制介绍
对比alc与输出限幅
alc不同于传统意义上的输出限幅。输出限幅功能是将输出信号摆幅限制在预定的幅度,来保护电声元件不因过高的峰值而损坏。结果造成输出信号削波(失真) (图3)。而alc功能是通过降低增益来保护电声元件的。不会产生失真(图4)。
alc如何工作？

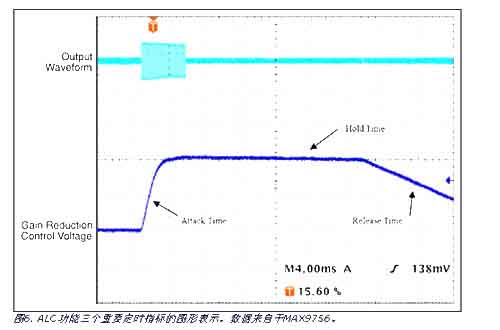

在maxim的alc技术中有三个重要的定时指标(图5和6)：出动时间,保持时间和释放时间。
出动时间
这个时间是指当输出信号已超出门限电平后,降低增益所需的时间。该时间常数取决于15,000 x cct (秒),其中cct是外接的定时电容。该时间常数的选取和具体应用有关。例如,有些应用要求迅速降低瞬态声响(如军鼓敲击声、枪击声等)的音量(dvd),此时就必须选取较短的出动时间。在另外一些出动时间较长的应用中,alc将忽略短时的峰值,只有当响度明显增加时才降低增益。
保持时间
指信号落到门限电平以下后的延迟(释放阶段开始前)。保持时间不可调;内部设定为50ms。保持时间的设置是为了防止发生增益‘喘息’ (alc响应低频分量的动作能够被听到)。当信号超过预设门限,重新进入出动阶段时,保持时间的作用被撤销。
释放时间
指信号落到门限电平以下,且已经过了保持时间之后,增益回到其正常水平所需的时间。更确切地讲,释放时间定义为当输入信号落到pref (引脚29)门限以下且经过50ms保持时间之后,增益从6db压缩点释放到正常增益的10%以内的时间。释放时间由出动/释放时间比确定,这个比率可通过设定dr(引脚25)的逻辑状态来选择(表1)。释放时间可在95ms之10s间调节。
输出功率门限
连接于pref和地之间的一只外部电阻设定了钳制扬声器输出的门限(图7)。公式1给出了这个电阻值和最大预期输出功率及扬声器阻抗的关系。
maxim的应用建议对于诸如笔记本之类以音乐cd和dvd为主要音源的应用,建议出动时间选取495ms,释放时间取990ms,对于rl = 8负载输出功率门限取为1.2w (图8)。
