感应同步器的应用
感应同步器具有以下特点：
（1）感应同步器基于电磁感应原理，感应电势仅取决于磁通量的变化率，几乎不受环境因素如温度、油污、尘埃等的影响。
（2）感应同步器的输出信号是由滑尺与定尺之间的相对位移产生，不经过任何机械传动机构，因而测量精度和分辨率较高。
（3）感应同步器的滑尺与定尺之间的相对位移是非接触式，因而使用寿命长，工作可靠，抗干扰能力强，非常适合于恶劣的工作环境，便于维护。
（4）直线式感应同步器的测量范围，可以根据需要将若干个定尺接长使用，长度可达20m。目前国产行程几米到十几米的大、中型数控机床的位置检测大都采用感应同步器。
感应同步器的应用非常广泛，可用于测量线位移、角位移以及与此相关的物理量如转速、振动等。直线式感应同步器已经广泛应用于大型精密坐标镗床、坐标铣床及其它数控机床的定位、数控和数显，圆盘式感应同步器常用于雷达天线定位跟踪、导弹制导、精密机床或测量仪器设备的分度装置等。

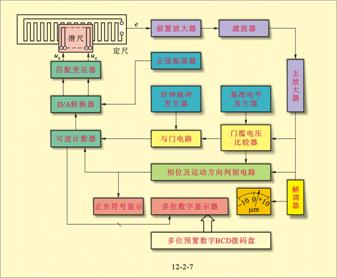

图12.2.7所示为鉴幅型感应同步器数显表的组成框图，应用在机床上可进行点位控制、轮廓控制以及精密随动加工系统控制。
图12.2.7 鉴幅型感应同步器数显表框图
初始时，定尺和滑尺处于平衡位置，即
，感应电势为零。当滑尺相对定尺移动时，相位发生变化，将产生输出信号，此信号经放大、滤波后与门槛电压比较器的基准电平相比较。当滑尺的移动超过一个脉冲当量的位移时，门槛电路发出计数脉冲，此脉冲一方面经可逆计数器、译码器后作数字显示，另一方面又送入D/A转换器并控制函数变压器，使激磁电压的相位
，感应电势重新为零，系统又进入平衡状态，即可逆计数器的计数值与滑尺位移相对应。当滑尺继续移动，系统就从平衡到不平衡，再到平衡，从而达到跟踪、显示位移的目的。
