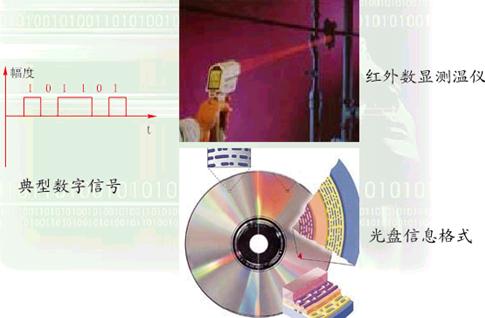

数字信号

数字信号

数字电路的分类

（1）按集成度分类：数字电路可分为小规模（SSI，每片数十器件）、中规模（MSI，每片数百器件）、大规模（LSI，每片数千器件）和超大规模（VLSI，每片器件数目大于1万）数字集成电路。
（2）按所用器件制作工艺的不同：数字电路可分为双极型（TTL型）和单极型（MOS型）两类。
（3）按照电路的结构和工作原理的不同：数字电路可分为组合逻辑电路和时序逻辑电路两类。组合逻辑电路没有记忆功能。时序逻辑电路具有记忆功能。

数字电路的优点

（1）便于高度集成化。
（2）工作可靠性高、抗干扰能力强。
（3）数字信息便于长期保存。
（4）数字集成电路产品系列多、通用性强、成本低。
（5）保密性好。

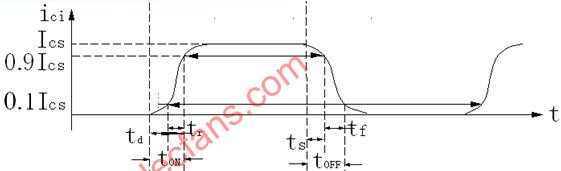

脉冲波形的主要参数

1、脉冲幅度Um
上升时间tr 3、脉冲下降时间tf
4、脉冲宽度tw
5、脉冲周期T 6、脉冲频率f
7、占空比q
其他：延迟时间、，接通时间、上升沿、前沿
存储时间、，关断时间、下降沿、后沿
