三极管的结构,三极管内部结构

三极管的结构

三极管的内部结构为两个PN结，由三层半导体区形成的。

三极管的结构特点：
(1) 基区很薄，且掺杂浓度低；(2) 发射区掺杂浓度比基区和集电区高得多；(3) 集电结的面积比发射结大。

三极管内部结构

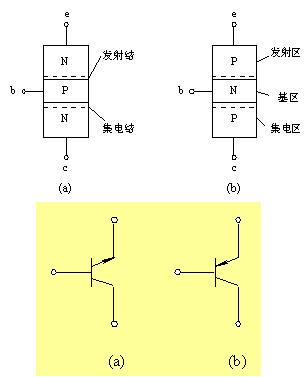

导体二极管内部只有一个PN结，若在半导体二极管P型半导体的旁边，再加上一块N型半导体如图5-1（a）所示。由图5-1（a）可见，这种结构的器件内部有两个PN结，且N型半导体和P型半导体交错排列形成三个区，分别称为发射区，基区和集电区。从三个区引出的引脚分别称为发射极，基极和集电极，用符号e、b、c来表示。处在发射区和基区交界处的PN结称为发射结；处在基区和集电区交界处的PN结称为集电结。具有这种结构特性的器件称为三极管。

三极管通常也称双极型晶体管（BJT），简称晶体管或三极管。三极管在电路中常用字母T来表示。因三极管内部的两个PN结相互影响，使三极管呈现出单个PN结所没有的电流放大的功能，开拓了PN结应用的新领域，促进了电子技术的发展。

因图5-1（a）所示三极管的三个区分别由NPN型半导体材料组成，所以，这种结构的三极管称为NPN型三极管，图5-1（b）是NPN型三极管的符号，符号中箭头的指向表示发射结处在正向偏置时电流的流向。

根据同样的原理，也可以组成PNP型三极管，图5-2（a）、（b）分别为PNP型三极管的内部结构和符号。

”符号时，因为该符号的箭头是由基极指向发射极的，说明当发射结处在正向偏置时，电流是由基极流向发射极。根据前面所讨论的内容已知，当PN结处在正向偏置时，电流是由P型半导体流向N型半导体，由此可得，该三极管的基区是P型半导体，其它的两个区都是N型半导体，所以该三极管为NPN型三极管。 图5-3（a）和图5-3（b）都是小功率管，图5-3（c）为中功率管，图5-3（d）为大功率管。
