模拟电路网络课件 第四十七节:集成函数发生器8038简介
9.3 集成函数发生器8038简介
前面讨论了由分立元器件或局部集成器件组成的正弦波和非正弦波信号产生电路，下面将目前用得较多的集成函数发生器8038作简单介绍。
1．8038的工作原理

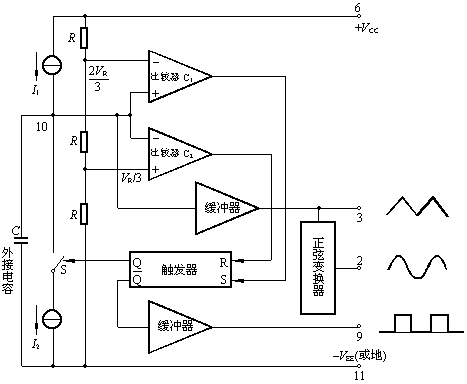

由手册和有关资料可看出，8038由恒流源I1、I2，电压比较器C1、C2和触发器等组成。其内部原理电路框图和外部引脚排列分别如图1和图2所示。
图 1
1. 正弦波线性调节；2. 正弦波输出；3. 三角波输出；4. 恒流源调节；5. 恒流源调节；6. 正电源；7. 调频偏置电压；8. 调频控制输入端；9. 方波输出（集电极开路输出）； 10. 外接电容；11. 负电源或接地；12.正弦波线性调节；13、14. 空脚
图 2 8038管脚图（顶视图）
在图1中，电压比较器C1、C2的门限电压分别为2VR/3和VR/3（ 其中VR=VCC+VEE），电流源I1和I2的大小可通过外接电阻调节，且I2必须大于I1。当触发器的Q端输出为低电平时，它控制开关S使电流源I2断开。而电流源I1则向外接电容C充电，使电容两端电压vC随时间线性上升，当vC上升到vC=2VR/3 时，比较器C1输出发生跳变，使触发器输出Q端由低电平变为高电平，控制开关S使电流源I2接通。由于I2>I1 ，因此电容C放电，vC随时间线性下降。当vC下降到vC≤VR/3 时，比较器C2输出发生跳变，使触发器输出端Q又由高电平变为低电平，I2再次断开，I1再次向C充电，vC又随时间线性上升。如此周而复始，产生振荡。若I2=2I1 ，vC上升时间与下降时间相等，就产生三角波输出到脚3。而触发器输出的方波，经缓冲器输出到脚9。三角波经正弦波变换器变成正弦波后由脚2输出。当I1<I2<2I1 时，vC的上升时间与下降时间不相等，管脚3输出锯齿波。因此，8038能输出方波、三角波、正弦波和锯齿波等四种不同的波形。
2．8038的典型应用
由图2可见，管脚8为调频电压控制输入端，管脚7输出调频偏置电压，其值（指管脚6与7之间的电压）是(VCC+VEE/5) ，它可作为管脚8的输入电压。此外，该器件的方波输出端为集电极开路形式，一般需在正电源与9脚之间外接一电阻，其值常选用10kW左右，如图所示。当电位器Rp1动端在中间位置，并且图中管脚8与7短接时，管脚9、3和2的输出分别为方波、三角波和正弦波。电路的振荡频率f约为0.3/[C(R1+RP1/2)] 。调节RP1、RP2可使正弦波的失真达到较理想的程度。
图3 8038接成波形产生器
在图3中，当RP1动端在中间位置，断开管脚8与7之间的连线，若在+VCC与-VEE之间接一电位器，使其动端与8脚相连，改变正电源+VCC与管脚8之间的控制电压（即调频电压），则振荡频率随之变化，因此该电路是一个频率可调的函数发生器。如果控制电压按一定规律变化，则可构成扫频式函数发生器。
