什么是二极管？
二极管是最简单的一种半导体设备。广义的半导体是指那些具有可变导电能力的材料。大多数半导体是由不良导体掺入杂质（另一种材料的原子）而形成的，而掺入杂质的过程称为掺杂。
就LED而言，典型的导体材料为砷化铝镓 (AlGaAs)。 在纯净的砷化铝镓中，每个原子与相邻的原子联结完好，没有多余的自由电子（带负电荷的粒子）来传导电流。而材料经掺杂后，掺入的原子打破了原有平衡，材料内或是产生了自由电子，或是产生了可供电子移动的空穴。无论是自由电子数目的增多还是空穴数目的增多，都会增强材料的导电性。
具有多余电子的半导体称为N型材料，因其含有多余的带负电荷的粒子。在N型材料中，自由电子能够从带负电荷的区域移往带正电荷的区域。
拥有多余空穴的半导体称为P型材料，因为它在导电效果上相当于含有带正电荷的粒子。电子可以在空穴间转移，从带负电荷的区域移往带正电荷的区域。因此，空穴本身就像是从带正电荷的区域移往带负电荷的区域。
一个二极管由一段P型材料同一段N型材料相连而成，且两端连有电极。这种结构只能沿一个方向传导电流。当二极管两端不加电压时，N型材料中的电子会沿着层间的PN结(junction)运动，去填充P型材料中的空穴，并形成一个耗尽区。在耗尽区内，半导体材料回到它原来的绝缘态——即所有的空穴都被填充，因而耗尽区内既没有自由电子，也没有供电子移动的空间，电荷则不能流动。

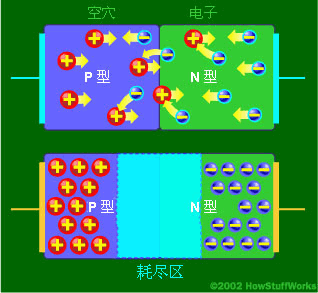

在PN结(junction)内，N型材料中的自由电子填充了P型材料中的空穴。这样，在二极管的中间就产生了一个绝缘层，称为耗尽区。
为了使耗尽区消失，必须使电子从N型区域移往P型区域，同时空穴沿相反的方向移动。为此，您可以将二极管N型的一端与电路的负极相连，同时P型的那一端与正极相连。N 型材料中的自由电子被负极排斥，又被正极吸引；而P型材料中的空穴会沿反方向移动。如果两电极之间的电压足够高，耗尽区内的电子会被推出空穴，从而再次获得自由移动的能力。此时耗尽区消失，电荷可以通过二极管。
当电路的负极与N型层、正极与P型层相连时，
电子和空穴开始迁移，而耗尽区将消失。
如果您试图让电流沿反方向流动，将P型端连接到电路负极、N型端连接到正极的话，电流将不会流动。N型材料中带负电的电子会被吸引到正极上；P型材料中带正电的空穴则会被吸引到负极上。由于空穴与电子各自沿着错误的方向运动，PN结将不会有电流通过，耗尽区也会扩大。（有关整个过程的更多信息，请参阅半导体工作原理。）

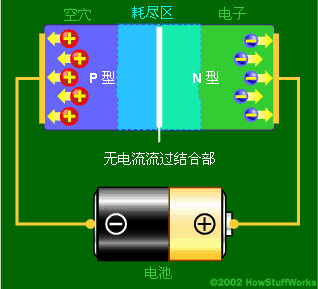

当电路的正极连接到N型层、负极连接到P型层时，自由电子会聚集在二极管的一端，同时空穴会聚集在另一端。耗尽区会扩大。
在这种情形下，电子同空穴之间的相互作用会产生一个有趣的副作用——发光！
