MD-609G在很多无线测控系统中都有着很广泛而成熟的应用，这里简单介绍一下MD-609G搭建的管网无线测控系统。管网无线测控系统是基于GRPS通信网络的无线的管网测控专业监控系统，可以实现大规模（几百至几千个监控子站）的远程管网无线监控，通过多线程的完全并发通信，采用高性能的服务器以及高性能的远程测控终端，能满足大中型城市以及大型输油输气公司的远距离管网遥测、遥信、遥控、遥脉、遥调需要，可以在几秒钟时间内获取成百上千个子站的各种数据，并完成遥控、遥调功能，具有许多系统无法比拟的实时响应速度以及接近于零故障和零维护的高可靠性。
一、系统功能

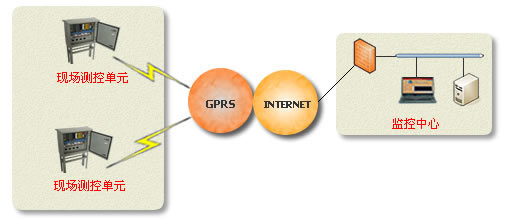

本套管网无线测控系统由现场测控单元和监控中心两大部分组成。现场测控单元 包括无线通讯及现场的测控以及相应的供电、防浪涌等设施，实现功能包括：
现场各种直流信号的采集
现场各种开关量状态的采集
现场各种开关量的控制
现场各种脉冲量的累计
无线GRPS/CDMA通讯
具备IP65防护
能稳定工作在零下20到零上70度
采用标准总线和协议，具备可扩展性
除了远方通信接口外，还具有本地调试接口，方便现场故障诊断
具备完整的配套的测试工具，利于工程师进行系统调测
现场防水测控箱EMC达到IEC标准的三级
监控中心实现整个管网系统各监控点状态数据的采集和处理，通过系统中集成的强大软逻辑（Softlogic）功能可对所有数据执行高级算法处理，将结果值发回现场或通过内嵌的SQL语言、OPC、ODBC等标准接口发送给第三方系统或数据库，以实现数据的充分共享，交叉访问以及应用的高度独立性。
监控中心实现的系统功能如下：
支持多线程完全并发通讯功能
数据采集和算法处理功能
内嵌符合IEC61131-3国际标准的全部五种编程语言（ST, SFC, FBD, IL, LD）的Softlogic功能，支持用户编写复杂的逻辑算法实现功能控制
细腻的画面监控和逼真的动画显示功能
数据的实时查询、实时报警、以及趋势图的显示
通讯自诊断功能
设备自动报警记录功能
生成报表及打印功能
支持OPC和DDE客户端功能
支持DDE服务器功能
支持SQL/ODBC驱动
监控中心实现的扩展功能如下：
工业实时数据库SIAD/SQL，实现毫秒级的数据存储
服务器，监控器，远程客户端等各层面的自动热备冗余功能
实时条件下报表自动生成打印功能
支持WEB发布功能
海量数据的高速存储，读取功能
支持远程客户端监控（Netlink Light）
提供OPC服务器
支持瘦客户端远程访问
二、系统架构
1、连接环境
系统运行环境：Windows2000（或以上版本），Tracemode 6.0
通讯协议：modbus 协议
下位机介绍：易控微网STC-1，这里仅接一路模拟输出作为示例说明
传输设备：MD-609G（232串口）
2、准备工作
一个支持modbus协议的RTU/PLC，这里我们以易控微网的RTU STC-1为例搭建
现场供电设备、防浪涌设备、隔离线圈、防水箱
一个MD-609G
一个上位组态软件，这里以Tracemode为例说明
3、系统架构

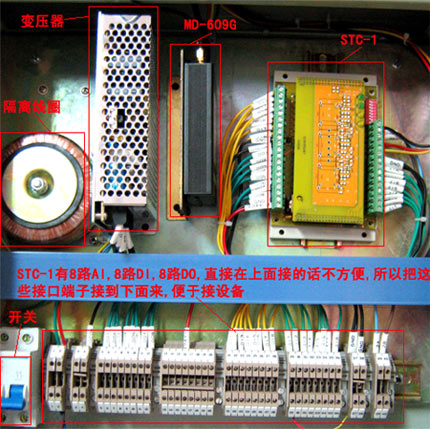

连线。把隔离线圈、供电设备、RTU、DTU如下图那样接好：
说明：
（1） 因为STC-1用24V直流供电，所以接一个220V转24V的变压器，同时提供RTU、DTU的供电
（2） RTU与DTU通过串口线连接，RTU有8路AI，8路DI，8路DO分别接用户的传感设备，接收0-5V或者4-20mA的电压或者电流输入
（3） 本次连接只接AI1一路模拟量输入，接0-5V的电压输入，接别的输入的时候可以类推
（4） 本次连接用稳压电源从AI1输入0-5V的电压用于模拟用户传感器电压输入，如下图所示：
配置MD-609G。要使MD-609G连接到远端的监控中心，需要对MD-609G内部进行配置（包括波特率、奇偶校验等，使之与STC-1所用串口参数一致），同时需要对mServer进行相应的配置，具体方法参见配置MD-609G。
虚拟串口映射。因为MD-609G与上位组态软件Tracemode通过虚拟串口连接，所以首先要在mServer上对MD-609G做虚拟串口的映射，具体方法参见mServer虚拟串口的映射。
在Tracemode里建工程。具体方法详见MD-609G连接Tracemode组态软件的方法。

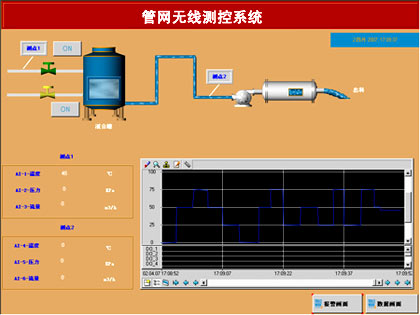

运行。工程建立完毕，给下位设备加电，运行上位组态工程，运行界面如下所示：
