1、引言
在煤矿采煤生产中，空气压缩机(简称：空压机)主要负责向矿井大量的风动机械提供动力，其工作的可靠性和安全性直接影响着矿山的正常生产和经济效益。目前大部分空压机组存在着控制方式落后、操作不方便的问题。控制回路大多为继电器控制，控制方式采用就地分散式人工操作，由固定人员24小时值守，值守人员根据井下用风量的需求手动启动或者停止空压机，并且定时巡检、记录运行状况。另外，空压机组耗电量很大，其中有相当长时间是在空载或轻载状态下运行，导致能耗大、机器受损严重、运行成本较高。因此，设计一个操作方便、功能完善的全自动集中监控系统，对空压机组进行监控和保护，提高空压机组的工作效率，降低能耗，延长使用寿命，有着重要的现实意义。
2、监控系统的构成
本项目空压机房有五台CompAir L250型喷油螺杆式空压机，主电机功率为250kW，供电电压为6000V， 转速为1485rpm，自由排气量为42.7m3/min、最大排气压力为7.5×105Pa。每台空压机都配有本体控制器Delcos3100，通过Delcos3100控制器的操作面板，操作人员可以就地控制单台空压机的启停、查看运行状况、设置运行参数等。另外，Delcos3100控制器留有一个RS-485通信接口，支持Modbus RTU协议，为实现空压机组的集中监控提供了条件。系统结构图如图1所示。
图1 系统结构图
2.1 PLC配置设计
系统选用西门子公司的S7-300 PLC实现集中监控。S7-300 PLC为模块化结构，具有模块齐全、扩充方便、通信能力强、运行稳定可靠等优点，特别适合用于工业环境及电气干扰环境。根据系统控制要求并考虑留有一定的裕量，PLC的硬件配置如下：
（1）电源模块PS307：输入电压为220VAC，输出电压为24VDC，输出电流为5A，向其他PLC模块供电。
（2）CPU模块CPU315-2DP：系统中信息的运算和处理的核心，内有48KB随机存储器和80KB装载存储器，每执行1000条指令约需0.3ms，最大可扩展1024点数字量或128个模拟量通道。它有一个MPI通讯口和一个DP通讯口，MPI口用于连接触摸屏，DP口用作调试程序时监视PLC程序的运行以及下载程序；并留作将来系统扩展时使用。
（3）数字量输入模块SM321:配置3块型号为DI16×24VDC的SM321模块，采集向空压机供电的五台高压开关柜的状态信号(如：高压允许、高压故障、合闸反馈、分闸反馈、小车就位等)、与五台空压机相对应的五个手自动转换开关和五个紧急停止按钮的状态信号。
（4）数字量输出模块SM322:配置2块型号为DO16×24VDC/0.5A REL的SM322模块，输出PLC的控制信号如启动、停止、加载、卸荷、急停等，控制空压机运行。
（5）通信模快CP341：CP341模块是串行通讯处理器模块，硬件接口可采用RS-232C或TTY或RS-422/485方式，集成了3964(R)、RK512、ASCII通讯协议，并且支持用户加载协议。系统选用接口为RS-485标准的CP341模块，并在CP341通讯模块中插入Modbus主站Dongle模块加载Modbus协议，使CP341模块成为Modbus主站。CP341模块利用基于RS-485总线的Modbus协议，与五个作为Modbus从站的Delcos3100控制器进行通讯，采集Delcos3100控制器中存储的空压机运行状态信息。
（6）通信模快CP343-1：CP343-1是用于连接工业以太网的通讯处理器模块，将PLC系统接入以太网，负责PLC和上位机之间的通讯。
2.2 触摸屏配置设计
系统采用西门子TP270-10型触摸屏作为车间级的集中监控站。它是基于标准操作系统Microsoft Windows CE的多功能人机交互界面，具有强大的数据采集和管理功能，稳定可靠，界面友好，图形显示，操作和管理方便。操作人员可以通过图形和菜单的方式查看空压机的运行状态及实时数据，设定空压机的压力、时间等运行参数，查看系统的历史数据、故障报警信息，并可设置是否允许上位机远程控制空压机。触摸屏直观显示了空压机组的运行状况，操作方便快捷，避免了定时巡检记录的烦琐工作，大大提高了工作效率和管理水平。
2.3 上位机配置设计
系统采用PC机作为上位机远程监控站。通过网络在线监视空压机的运行状况，查看压力、温度、运行时间、电机电压、电机电流、输出功率等实时数据，记录并存储历史数据，提供数据的查询和打印功能。当现场设备有动作或者出现故障时能够弹出提示消息并记录存储下来；在远程控制允许的情况下，值班人员还可以远程控制空压机。远程监控方便了调度，提高了管理自动化水平，是煤矿信息化发展的需要。
其他元件包括手自动转换开关、紧急停止按钮、声光报警器等。
3、通讯系统的构成
系统中的通讯包括三个部分。
3.1 现场设备通讯
PLC和Delcos3100控制器之间的通讯[4]采用控制方便、设计简单的RS-485接口标准作为物理通信标准。RS-485标准要求采用两线制差分方式发送和接收数据，因此能够有效克服共模干扰、抑制线路噪声。根据实际情况，通信协议采用单主站多从站结构的Modbus协议，选用Modbus的RTU通讯模式。RS-485标准是总线的物理层标准，负责完成电平转换和数据收发；Modbus协议则构成了总线的数据链路层协议，规定了总线上传输的数据帧格式，为主站和从站之间传递数据提供通信规约，保证有效数据在主站和从站之间可靠传递，两者共同构成了RS-485总线。
CP341模块设置为总线的主站，五个Delcos3100控制器设置为总线的从站，每个从站分配唯一的地址，主站和从站的通讯速率统一设定为76.8kbps。工作时采用命令/应答的通讯方式，每一种命令帧都对应着一种应答帧，Modbus协议为命令帧定义了许多功能码，不同的功能码要求从站进行不同的响应。系统中用到的功能码为0x03，即读取Delcos3100控制器的寄存器。CP341模块发出功能码为0x03的命令帧，地址匹配的Delcos3100控制器就会做出响应，将存储在寄存器中的空压机运行信息（压力、压差、温度、电压、电流、载荷状态、运行时间、故障信息等）组成应答帧发出至CP341模块。重复上述过程，CP341模块即可实现轮循采集空压机组的运行信息。
CP341模块下发的命令帧格式如图2所示。
图2 命令帧格式
在命令帧中，寄存器起始地址是告诉Delcos3100控制器，CP341模块要读取的寄存器的起始地址；寄存器数是指从起始地址开始连续读取的寄存器值的个数；CRC校验是指对从站地址及其以后部分在命令帧中所占的字节数进行CRC-16校验所生成的校验码。
Delcos3100控制器上传的应答帧格式如图3所示。
图3 应答帧格式
在应答帧中，字节数是指主站要求从站发送的内部寄存器数据的字节数，寄存器1、2…n是指发送的各寄存器的内容，CRC校验与命令帧中的含义相同。
最后需要说明的是，RS-485总线仅用作数据采集，控制信号由PLC的数字量输出模块SM322输出，经过信号线传输到空压机自身的控制继电器，这是由现场的实时性要求决定的。如果控制信号也由CP341模块发出，就需要经过RS-485总线传输到Delcos3100控制器，再由Delcos3100控制器控制空压机的控制继电器；而采用硬接线的方式直接传送控制信号到空压机的控制继电器，就大大缩短了系统的控制响应时间；同时，RS-485总线能够以更快的速度采集实时数据。
3.2 触摸屏通讯
PLC和触摸屏之间的通讯二者均为西门子的产品，通过MPI电缆连接PLC的MPI通信口和触摸屏的RS-485通信口.组态时对相关通讯参数如所要连接CPU的MPI地址和槽号等进行定义，选择接口类型为MPI，将波特率设置为187.5kbps进行简单的组态操作即可实现通讯。
3.3 上位机通讯
在PLC和上位机之间的通讯中，PLC通过以太网模块CP343-1接入工业以太网，上位机通过网络实现远程监控功能。选择接口类型为工业Ethernet，通信速率为100Mbps，设置PLC和上位机的IP地址。
4、软件设计
系统的控制要求如下：手自动转换开关为手动状态的空压机，仅受其Delcos3100控制器控制，以方便机器检修和维护，此时PLC只能采集该Delcos3100控制器中的数据而不能控制空压机；手自动转换开关为自动状态且远程控制无效的空压机，将由PLC进行集中监制，PLC根据风压的变化来决定投入运行的空压机台数，维持风压能够满足井下用风的需要，并且依据空压机运行时间的长短使它们轮换工作；当触摸屏上的远程控制设置无效时，上位机只能监测到空压机的运行状况而没有控制权限，当远程控制有效且手自动转换开关为自动状态时，空压机将只受上位机远程控制。
4.1 PLC监控程序设计

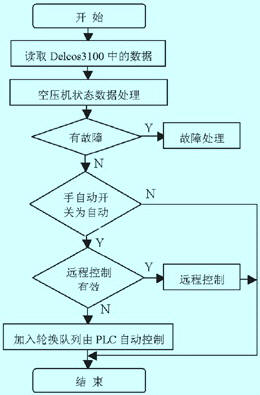

开发环境为SIMATIC STEP7 V5.3 SP2编程软件包，它采用结构化程序设计，程序可读性强，调试和维护方便。单台空压机的主程序流程图如图4所示。
图4 主程序流程图
PLC控制程序主要具有以下功能：
（1）自动轮换运行。PLC根据总线采集的信号进行综合判断，然后发出启动、停机、加载、卸荷、报警等控制指令，监控空压机组自动运行，使得总管压力维持在设定的压力下限值和压力上限值之间。若风压低于压力下限值就增加空压机运行的台数，若风压高于压力上限值则减少空压机运行的台数，达到既满足井下用风需要、又可以降耗节能的目的。
空压机连续运行8小时后
