LinkedIn1 超越离合器工作原理
超越离合器通常在自动锻压机上是完成送料动作的主要机构,利用它的单向性完成棒形料的进给,送料长度精确、可靠。它的工作原理如图1所示:主动杆1带着2往复运动时,从动轴3做单向转动。我们利用它的主动轴转一周中180o使从动轴转动、另180o使从动轴停止的特性,来实现所需的间歇动作。
2 传动结构及调整

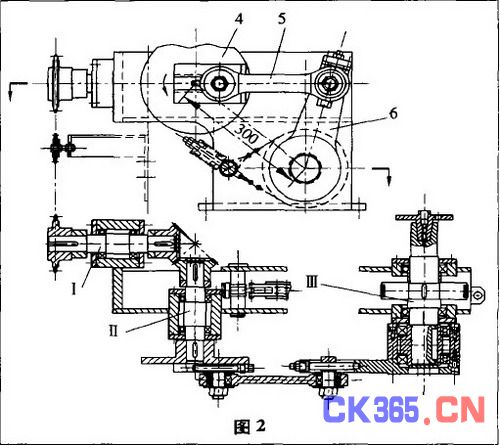

改造后的传动结构装配图如图2所示。动力由冲床曲轴通过滚子链、一对锥齿轮和一套四连杆机构传过来,滚子链由张紧轮张紧,离合器在Ⅲ轴上,同制动轮、制动带配合实现Ⅲ轴的间歇运动。工件分度的角度调整范围由四连杆机构控制,角度变化时由调节四连杆中的4、6杆的长度来实现。杆4用来粗调,杆6 用来精调,角度变化从刻度盘上可以看到。
用户要求分度角度在9o-25o之间,我们设计的四杆机构各杆长度如下:杆4的长度在14-50 mm之间可以调整,随着此杆长度的变化得到想要的角度,当有误差时由杆6来修正,杆6理论长度为200 mm,可在160-225 mm之间调整,实现微调,连杆5长229.5mm,机架杆长 300mm。
3 超越离合器与福格森机构对比
(1)超越离合器在制造结构简单、单件加工容易。
(2)省去了拆装齿轮的麻烦,使用调整简便、定位精确。
(3)造价低,节约资金近万元。
4 结论
应用超越式离合器机构代替福格森机构,冲压精度满足要求,用户验收合格,现已投入生产。
