英创公司推出的EM335x嵌入式工控主板，是一款使用ARM-A8内核的高性能、低成本的、可应用于工业现场的ARM嵌入式工控系统。EM335x有丰富的接口资源，以及强大的通讯处理能力。为了更好地利用EM335x资源并提供实际应用方法，英创公司基于EM335x工控主板，设计了以通讯为主的嵌入式工控系统应用方案。如果客户经过评估，资源配置合适于自己的应用需求，就可以直接将该方案应用到产品中去，或者参考这个应用方案，快速地设计出客户自己的应用系统。
接口资源：
● 12V直流供电，最大功耗约15W
● 2路10M/100M自适应网络
● 2路2.0全速USB-HOST接口
● 1路2.0高速USB-OTG接口
● 1路3G/4G模块接口，使用USB接口
● 1路Wifi接口，使用USB接口
● 6路RS485接口
其中1路RS485接口备有12V供电，串口显示屏备用
2路RS485兼容TTL信号，接口备有5V供电，预留蓝牙模块/GPS模块使用
● 2路2.0 CAN总线
● 8路数字信号输入，5V信号输入
● 4路继电器空触点输出，最大允许电流为5A/250VAC或10A/35VDC

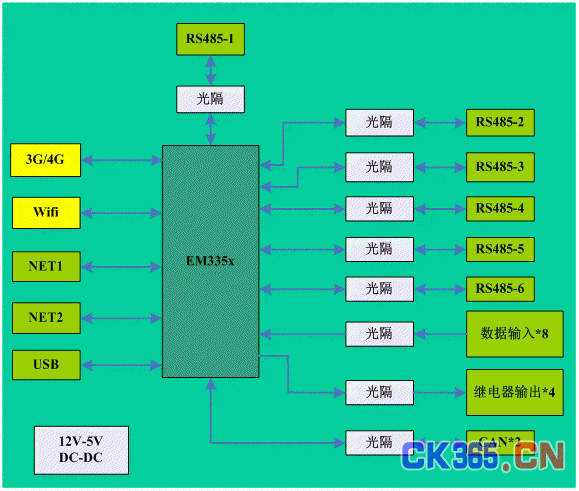

系统结构：

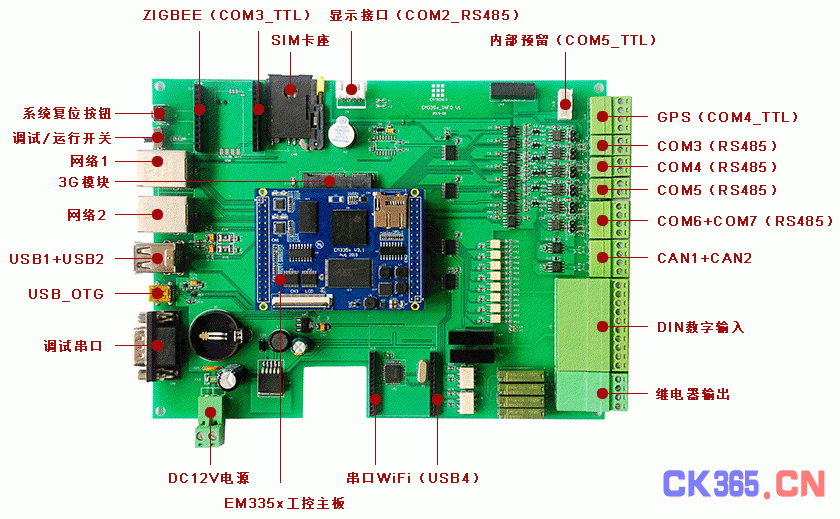

接口分布：
系统描述：
供电：在该应用方案中，直接使用12V直流供电，经过DC-DC稳压后，给EM335x提供稳定的、高质量5V工作电源。另外，RS485与继电器、数字输入端口信号，都使用了独立的DC-DC隔离电源，使系统供电与接口供电相互独立。
RS485通讯接口：RS485接口使用的是硬件RTS控制信号，能够让通讯更加稳定可靠。从结构框图中可以看到，所有的RS485通讯接口都使用隔离。在EM335x与隔离器件之间，还串入了总线驱动器，从而可以再次对EM335x引脚端口进行保护。
网络接口：在应用方案中，提供了丰富的网络通讯接口：两个本地以太网接口，一个WIFI接口，一个3G/4G接口、蓝牙模块接口。根据实际情况，选用合适的网络接口，满足不同的应用需求。USB、网络接口也相应的增加了TVS保护器件，可以保证系统的可靠运行。
输入/输出接口：方案中提供了4路继电器空触点输出接口，和8路数字输入接口。利用这个接口，可以实现一些简单的控制。在EM335x与隔离器件之间，同样的，也串入了总线驱动器，从而可以再次对EM335x引脚端口进行保护。
软件方面：英创公司把应用方案中需要使用的模块及接口资源的Linux和WinCE驱动全部测试通过，客户只需要根据应用要求，完成应用软件即可。
