自1998年美高森美公司发明Power over LAN以来,以太网供电(PoE)已经被世界各地的企业用于部署IP电话、WLAN基础设施、网络安全摄像头,以及可靠性和安装灵活性非常重要的其它技术领域,在已经部署非PoE交换机或设备位于难以接触的位置的现有安装设施中,PoE可大幅降低资本支出。通过将电源转化为智能电源,PoE可按照预先计划的时间及通过远程设备调度进行设备掉电,从而降低运营支出。
虽然企业所应对的挑战不尽相同,但是,服务提供商都面临着有关设备位置(及是否有AC)和中央设备备份支持的类似问题。
本白皮书简要介绍现有以太网供电和HDBaseT供电的标准,以及服务提供商如何在不同的无线和有线接入应用中使用PoE和PoH。
以太网供电:技术和标准
PoE技术
一般说来,以太网供电是通过同一根CAT-5(或更好)电缆在不超过100m (333ft)范围内传输功率和数据的技术。它包括兼容设备检测机制,意味着仅这些兼容设备可获得供电。能量传输的工作电压总是小于60V,功率总是小于100W,而且电源有防短路保护,因此PoE 对人和设备都安全。与采用现场AC PoE电源适配器相比,PoE的主要优点有:
a) 受电设备(PD)可以位于距离电源设备(PSE)100m半径范围内的任何地方
b) PD可以远程复位,不需要实际上接触它(通过管理PSE)
c) 所有与单个PSE连接的PD都可以通过单一不间断电源(UPS)获得备份电源支持,毋须每台设备都配备一个UPS
d) RJ45连接器是通用的,在所有国家都通用
e) PoE PD设备可以长时间远程关机 (采用管理PSE)
PoE标准
原来的PoE标准IEEE802.3af-2003定义了向功耗不超过12.95W的设备进行安全供电的方法。2009年9月,IEEE802.3工作小组对IEEE802.3at-2009规范进行了定稿,针对通过2线对向受电设备传输不超过25.5W功率,以及通过单一CAT5或更好的电缆向设备传输不超过51W功率进行了定义(未清楚规定如何实现)。现时IEEE802.3bt工作组正在对通过4线对传输25.5W以上功率进行明确定义。
HDBaseT供电
HDBaseT是HDBaseT联盟建立的标准,包括5Play,采用标准RJ-45连接器,可以实现向共享同一电缆的所有设备以高达8 Gb/s速率传输未压缩的视频和音频内容、100BaseT以太网、控制信号和功率,传输距离高达100 m。由于电视通常需要51W以上功率,而HDBaseT技术着眼于与音频和视频设备连接,因此满足了传输更高功率的要求。
HDBaseT供电(PoH)于2011年9月获得批准,扩展了PoE的能力,通过CAT5e或更好的电缆可以传输高达95W功率。HDBaseT联盟已经选择美高森美的4线对检测方法来插入电源,并且在更低功率水平下实现更高的能效,同时降低成本。
中跨与交换机的比较
部署大功率PoE技术的方法有两种:升级网络交换机,或者在现有的网络基础设施中安装中跨。带有PoE功能的交换机具有集成式解决方案的优点,网络连接仅需要一根电缆。但是,这并不一定是最佳选择。除非现有数据网络基础设施不足应用,要求更换交换机,增加容量或提升性能,以及需要低功耗水平,否则的话,中跨才是PoE部署的最佳选择。中跨可以简化部署、管理和维护,具有良好的灵活性、可靠性、安全性和能效。中跨通过对网络基础设施的功率和数据部分进行解耦,从而简化了网络扩展和升级,并为电源基础设施的低端口数目增量升级提供了更大的灵活性。
采用PoE和PoH技术的运营商应用部署
多种运营商应用能够从PoE或PoH技术受益,下面列举几种不同的配置。
室内企业或公共空间小型蜂窝和Wi-Fi热点
由于要实现更大的覆盖,小型蜂窝通常部署在较高、难以到达的地方。一般说来,它们的功耗是10W(用于话音的短距离毫微微蜂窝)至可能包括IEEE802.11ac支持的50W(用于距离更远、带宽更高的蜂窝)。这些小半径蜂窝通常通过1000BaseT(铜缆以太网)与网络连接。在企业毫微微蜂窝需要同时向10个以上用户提供100Mb/s带宽的极端情况中,可以采用2.5Gb/s连接,如NBase-T或10GBaseT上行链路。

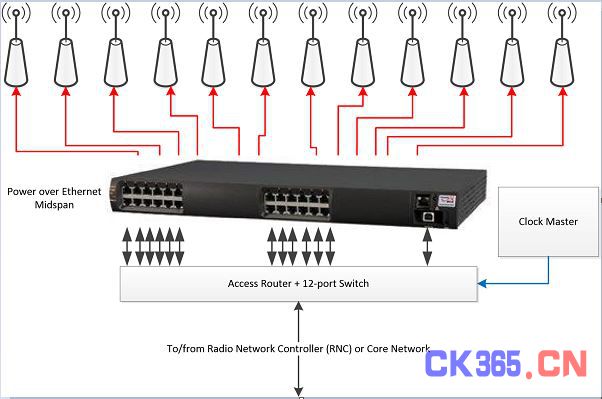

![图1 采用PoE的小型蜂窝簇部署](http://www.ck365.cn/data/upload/201604/15/11-11-22-55-0.jpg)
图1 采用PoE的小型蜂窝簇部署
对于采用以太网基础设施传输数据和功率的部署,PoE允许把系统部署于方便的地方,且安装简单。管理PoE还允许进行远程功率管理,包括功率监测、远程复位和按照预定计划关机,节约功率和优化功率使用。在需要管理的情况下,还可以提供支持IPv6和SNMPv3的能力。对于向客户提供合约服务的设备,可以利用单个PoE中跨或开关供电,这一点使其适合于支持冗余电源。
在非运营商所拥有的地点进行运营商联网设备部署,考虑网络划分和部署的问题是非常重要的。许多企业已经拥有与PoE交换机连接的WLAN接入点。同一地点部署多个小型蜂窝,增加了蜂窝覆盖率并提高了Wi-Fi带宽,但是,所需要的功耗也大幅提高,从而带来了以下问题:是否可以采用PoE交换机实现?大多数情况下,现有PoE交换机只支持15.4W,某些情况下支持30W。由于交换机由负责该地点的IT经理管辖和维护,因而更换交换机比较复杂。因此,理想的解决方案是采用中跨,中跨可以添加到到网络中,并不需要中断或重新配置现有的交换机。
PoE作为基础设施的一部分
PoE中跨的其它优点是个体性/独立性:中跨可提供1、4、6、12和24端口配置,可以:
a) 与一个端口数量很多的交换机配对
b) 两个交换机之间共享
这意味着仅在真正需要时才购买PoE,PoE刷新周期从以太网交换机刷新周期解耦。由于美高森美管理室内中跨的有限使用寿命保证时间是16年,这意味着完全跳过一个刷新周期。实际上PoE成为了电缆连接基础设施的一部分。
能效和PoE
仅在需要时才部署PoE还能实现更高能效。如果部署每个端口都有PoE的PoE交换机,但未完全填充,则交换机中的PoE电源将有许多闲置能力,意味着从PoE交换机安装那刻起,功率损失更高。PoE中跨允许仅针对需要供电的设备安装PoE,最大程度地减少备用功率损失。
美高森美的PD-55xx、PD-95xx和PD-96xx系列包括美高森美独有的EEPoE(Energy Efficient PoE)技术,通过利用CAT5(或更好的电缆)中的所有铜,将功率传输给IEEE802.3at 25.5W(或以下)设备,进一步降低了功耗。与其它美高森美PoE中跨相比,采用EEPoE使得每个端口电缆上的功率损耗减少高达2.25W。
室外小型蜂窝或 Wi-Fi热点
室外蜂窝位于电力难以到达的地方,此外还有另一个缺点,就是要求IP66或IP67气象防护等级,这意味着减少输入端口数量非常重要。再一次,PoE可通过以下方法传输功率:
a)从具有PoE能力的光纤回程网关传输功率
b)利用室外中跨
c) 利用距离小型蜂窝或Wi-Fi不到100 m的室内单端口中跨
d) 利用室外额定PoE中心(连接小型蜂窝+回程或IP摄像机+ Wi-Fi网状热点及为它们供电)
e) 利用管理PoE开关,它将连接多台室外 PoE设备,如IP摄像机+小型蜂窝+无线/光纤回程,或IP摄像机+Wi-Fi热点 + 回程

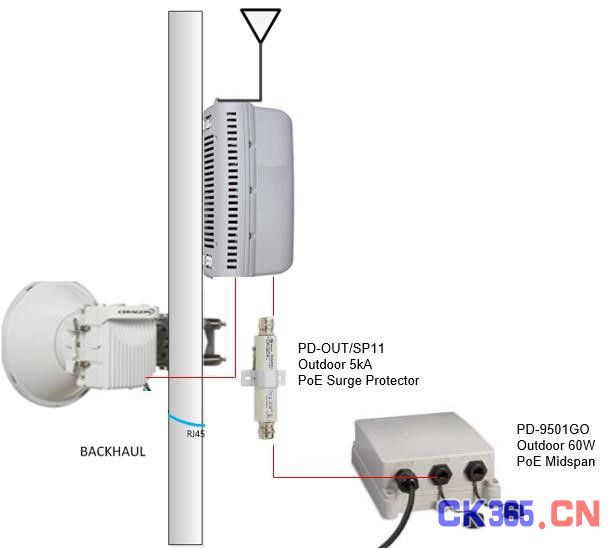

![图2 以室外中跨部署传输功率给小型蜂窝+回程](http://www.ck365.cn/data/upload/201604/15/11-11-22-18-0.jpg)
图2 以室外中跨部署传输功率给小型蜂窝+回程

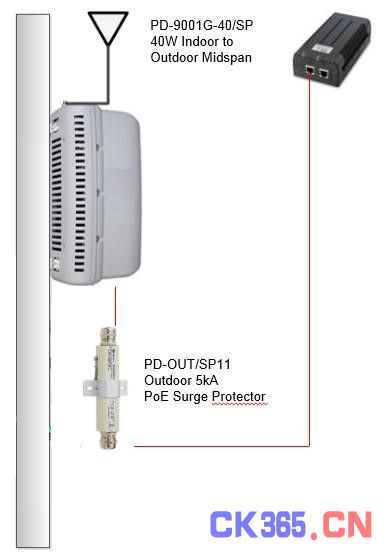

![图3 室内至室外小型蜂窝/Wi-Fi热点](http://www.ck365.cn/data/upload/201604/15/11-11-22-95-0.jpg)
图3 室内至室外小型蜂窝/Wi-Fi热点
![图4 利用带管理PoE开关的PoE中心,进行小型蜂窝+回程部署](http://www.ck365.cn/data/upload/201604/15/11-11-22-69-0.jpg)
图4 利用带管理PoE开关的PoE中心,进行小型蜂窝+回程部署
![图5 带IP摄像头部署的Wi-Fi网状热点](http://www.ck365.cn/data/upload/201604/15/11-11-22-69-0.jpg)
图5 带IP摄像头部署的Wi-Fi网状热点
在PoE+ 和PoH面世之前建立的旧的小型蜂窝或回程设备,或许具有在Telecom 电压工作的独立DC输入,这将是额外的输入,因此,从成本和设计复杂性来说,它的效率不高,正被小型蜂窝生产商逐渐抛弃。
在室外安装中,确保在受电设备附近提供合适的过电压保护/避雷装置以保护受电设备,是非常重要的。在室外PoE PSE(通常内部保护)和受电设备之间电缆较长时,这一点尤其重要。
室外蜂窝还可以与室内通信室连接,此时,需要在建筑物以太网出口附近安装避雷保护装置,采用的室内PoE电源应为单端口设备。根据 IEEE802.3-2012的3.3.4.1.1条 - 电气隔离环境,多端口PSE设备不能用于给安装在两幢不同建筑物中的设备供电。这是为了在一台设备未与过电压保护装置连接时,保护各个设备以免相互影响,及保护室内设备不受室外的过电压影响。
采用室外部署时,考虑通常会使功耗增加到70W的加热和冷却要求是非常重要的。70W在PoH的范围而并非在PoE的范围。
第一英里
以太网/HDBaseT供电还可给室外调制解调器供电,用于建立提供给客户的第一英里连接性 服务。这主要用于以下三种情况:
a) 光纤到户(FTTH)运营商未能接到用户楼内
b) 服务为无线(LTE、WiMAX、无线带宽)和要求室外客户端
c) 带有SAT>IP的卫星服务,定义了具有PoE连接性的IP LNB
在这三种情况中,室外客户端可以通过具有内置PoE能力的家庭网关(很少见)或单端口中跨从建筑物内部供电。避雷是必须的,最好是作为家庭或办公室外的独立设备安装,尽可能接近以太网电缆进口,并接地。
光纤到分配点(FTTdp)
虽然FTTH为用户提供了非常快捷的互联网接入,但是,在许多情况下,由于成本原因而无法实现光纤入户;而以往与电缆竞争的VDSL2的连接速度又不够快(250Mb/s 与 10Gb/s比较)。G.FAST是ITU-T针对电缆这个问题所提出的答案,它可在距离不超过400 m时通过双绞线传输高达1Gb/s。G.FAST减小的环路规格带来的新问题,就是从统计学上来说,单一DSLAM服务的客户数量远小于有几公里环路的VDSL2,而且,为位于分配点(亦称为分配点单位,即DPU)的每个DSLAM供电也是一个问题。
问题的解决方法是通过xDSL进行反向供电(RPF)。采用反向供电,功率从客户所在楼输送给DPU,大幅降低了安装费用。DPU负责公平地分享来自不同用户的功率。
PoE和RPF不一样。正如前面提到的那样,PoE是在以太网电缆中运用的IEEE802技术,而RPF是由宽带论坛(Broadband Forum)和ETSI定义的。
RPF标准
RPF标准目前允许从家庭网关或RPF注入器通过2线对传输21W功率。DPU可以提供的功率取决于双绞线电缆的质量,以及用户和DPU之间的距离。出于安全原因,电压是安全特低电压(SELV)或小于60V。

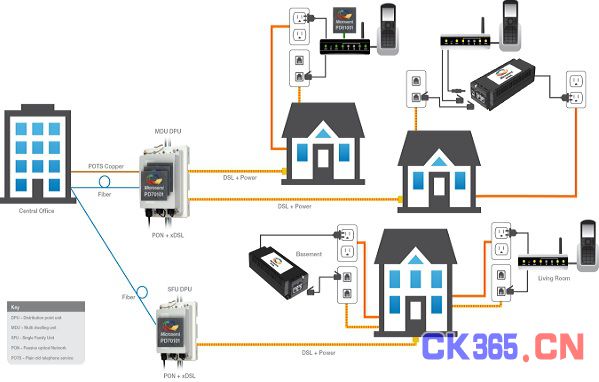

![图6 光纤到分配点的反向供电](http://www.ck365.cn/data/upload/201604/15/11-11-22-79-0.jpg)
图6 光纤到分配点的反向供电
美高森美PoE系统
美高森美具有广泛的千兆位PoE系统产品组合,包括:
a) 单端口中跨,传输15.4W 至 95W,用于室内至室内、室内至室外和室外至室外部署。
b) 2端口PoE 中心,每个端口30W,用于室外部署
c) 3端口PoE管理开关,每个端口30W,用于室外部署
d) 4端口未管理PoE中跨,每个端口高达30W
e) 6端口、12端口和24端口管理PoE中跨,每个端口高达95W,冗余电源,互动中跨支持和Energy Efficient PoE (EEPoE)
f) 室外避雷装置,用于以太网解决方案的设备
总结
以太网供电、HDBaseT供电和xDSL反向供电大幅降低了运营商技术,比如小型蜂窝、回程、Wi-Fi、无线带宽、FTTH和FTTdp的部署和维护的难度。美高森美拥有全面的PoE/PoH产品组合,能够利用数据基础设施在室内和室外环境传输功率及数据。美高森美还为以太网解决方案提供高度可靠的创新性室外避雷装置,从而提高与室外设备连接的室内基础设施的弹性。
美高森美PoE中跨使得企业能够无缝加入以太网供电应用,并与敏感的以太网设备的大功率电源隔离开来,因此无需更换现有以太网交换机基础设施。
