PLC 故障排除流程

一、PLC 故障查找流程图

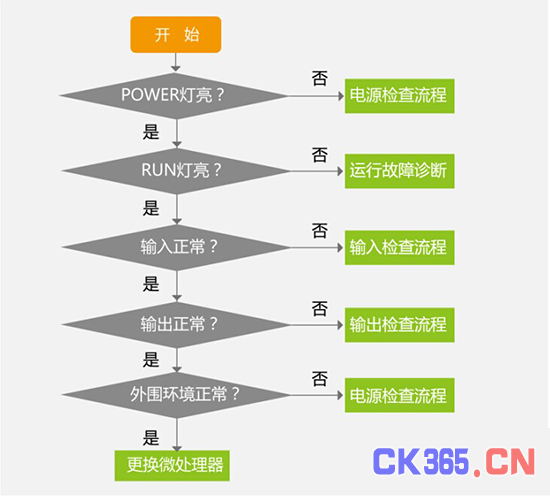

1、总体检查

根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如下图所示。

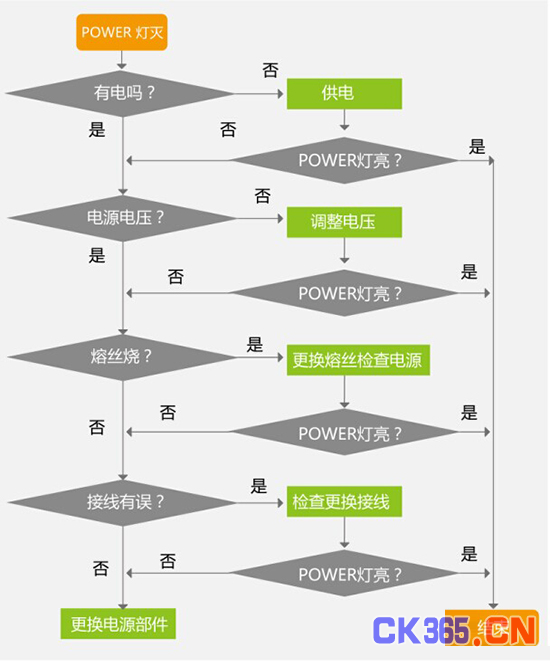

2、电源故障检查

电源灯不亮需对供电系统进行检查，检查流程图如下图所示。

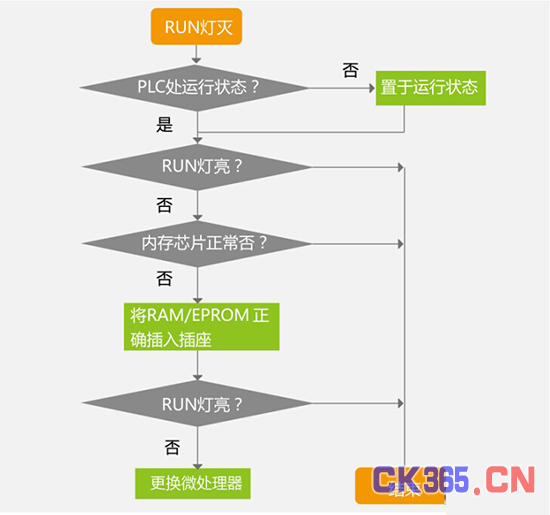

3、运行故障检查

电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如下图所示。

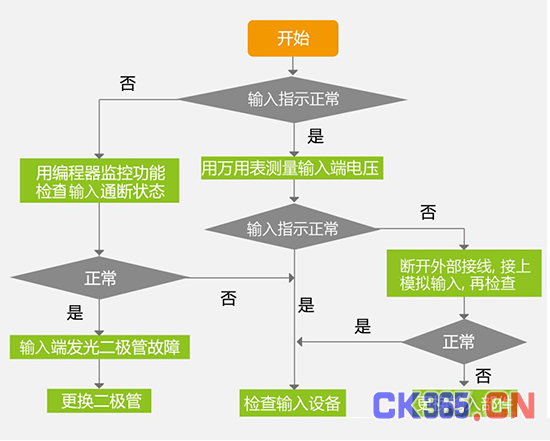

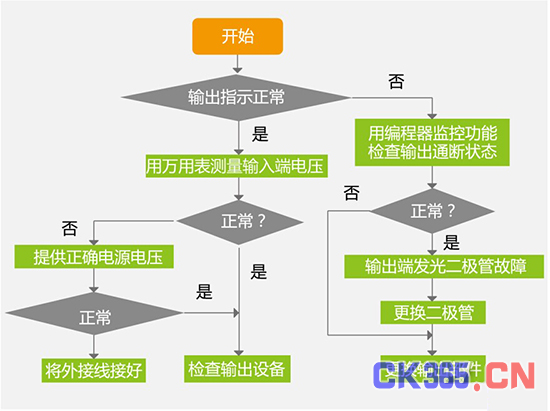

4、输入输出故障检查

输入输出是PLC 与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、

接线端子、保险管等元件状态有关。检查流程图如下图所示。

5、外部环境的检查

影响PLC 工作的环境因素主要有温度、湿度、噪音与粉尘，以及腐蚀性酸碱等。
