专案描述
台湾某核能发电厂,为遵照「避免影响地区公共用水」原则,故规划海水淡化设施,以海水淡化补充作为供水可靠来源之ㄧ。因系统需求远程监控之功能,使整个自动控制系统更加完整,因此科洛理思产品提供远程讯号传输相关解决方案。
选用JetNet 5428G于在管理站机房中,它是专门针对控制机房应用领域中,对多端口、高性能的要求而设计。JetI/O系列支持工业Modbus/TCP协议和 OPC Server驱动,用于整合JetI/O与现存HMI/SCADA。强固的铝合金外壳具备良好的散热性,符合IP31工业防护标准。透过JetI/O,用户可以轻松的实施远程I/O设备的状态监控和控制管理。JetCon 1301-s符合IP31工业防护标准的铝合金外壳设计,使JetCon 1301能在电磁干扰严重,振动剧烈,-10~70°C宽温环境下,仍能表现良好的性能。JetBox 3300是一款低功耗RISC-based工业通讯计算机,能为用户打造一个稳定可靠的系统平台。数字输入输出广泛应用于工业现场控制,如:指示器、报警器、干簧管、传感器等。小巧紧凑的JetBox配备多达16路DIO通道,充满适合做为前端控制的核心。

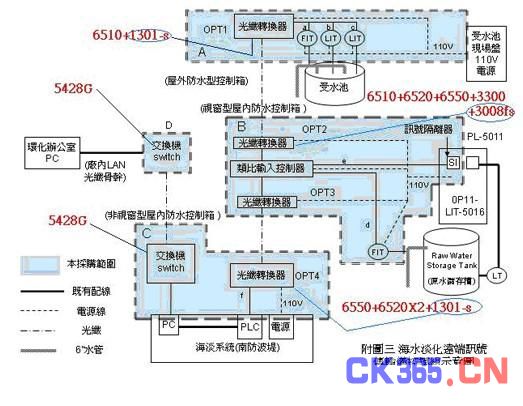

架构图
选用原因
JetNet 5428G 24+4G机架式网管型工业环网交换机
24个10/100-TX端口和4个千兆 RJ-45/SFP combo端口
支援巨帧(Jumbo Frame)
支援最多12个10/100-TX环网和2个千兆 环网
支持256个VLAN组, LACP, GVRP, QoS, IGMP Snooping, GMRP, 速率控制,多端口镜像
支持LLDP链路层发现协议
支持SNMP V1/V2c/V3, RMON用于远程管理
高级安全管理功能包括IP/Port Security, 802.1x 和ACL访问控制列表
透过E-mail, SNMP Trap, Syslog和继电器报警输出进行事件报警
无风扇设计
JetBox 3300-w 工业嵌入式通讯计算机: Linux, 2 LAN, 2 串口, 16 DIO
嵌入式Linux系统
提供Linux SDK(工具链, 交叉编译器)
Atmel ARM AT91RM9200 180 MHz处理器,无风扇设计
2个网端口,2个RS232/422/485串行端口,16个DIO
1个microSD卡插槽
支持-40~80°C宽温工作环境
JetI/O 工业智能型以太网I/O服务器
支持智能Condition-&-Go (IF-Then)逻辑规则
支持多形式P2P(Peer to Peer)通讯: 点对点,点对多点
支持逻辑规则报警或SNMP Trap
支持OPC Server
支持Windows Utility,OPC Server,Modbus/TCP protocol,SNMP和Web管理
SDK软件包支持应用程序开发
内建WDT和实时时钟
支持导轨安装, 铝合金外壳符合IP31工业防护标准
支持-25~70°C宽温工作环境,适用恶劣工业现场
