一、系统介绍
蓄电池的工作原理——以一个充放电为一个周期为例说明，在一个周期内可以任的没有电的状态。此时的名称叫LVD点，即蓄电池欠压断开时的电压，当蓄电池放电电压低于LVD时，蓄电池断开，没有电流输出，开始充电，电压上升，当到达HVD即蓄电池充满断开时的电压时，蓄电池断开，没有电流输出，到达HVD点后，蓄电池自身电压后慢慢下降，当下降到一定程度即蓄电池恢复充电电压后，蓄电池会继续充电，直到HVD断开，如此反复N次，蓄电池充电完毕，之后蓄电池放电，放电时，电压会慢慢降低，直到LVD点断开，断开后电压会逐渐回升，直到到达蓄电池恢复放电电压后放电，同样如此反复N次，放电结束。手机电池在没电后过段时间重新开机还能用一段时间就是这个原因。
二、系统架构

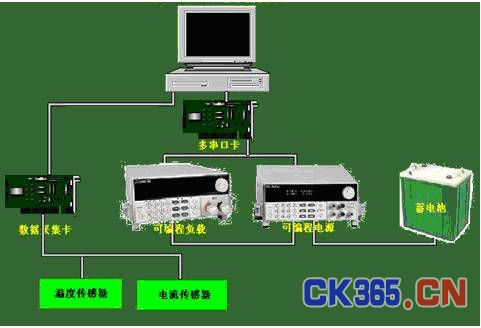

架构说明——软件采用HMIBuilder通用版无限点组态软件(模拟光电池板和负载需要大量的变量和运算，所以变量很多)，工控机，研华PCI1713模拟量高速采集卡，研华PCI1620多串口通讯卡(这里有多套系统)、可编程电源、可编程负载、电流传感器、温度传感器等。
三、工程特点
本系统最大亮点就是HMIBuilder通用版无线点组态软件在工程中集数据采集，数据计算、处理，控制于一身。
数据采集——通过PCI1713通过传感器采集电流、温度信号。
——通过RS-232采集可编程电源、可编程负载的电压、电流信号。
数据计算——通过HMIBuilder自身支持的强大的脚本程序和函数计算系统所需要的电压、电流关系、完成积分运算等。数据处理
——通过历史曲线、实时曲线可以清楚的分析系统运行情况，各个参数状态和趋势，方便查询故障情况，并且通过数据提取可以方便的得出系统参数的最大值、最小值、平均值等实现对系统参数的分析。
控 制——本系统完全依靠组态软件实现整个过程控制、设备启停。另外本系统通过PCI1620扩展出8个串口，满足多系统的要求。
软件分析：
用户界面：用户界面包含系统状态的显示、参数设置、时序设置、实时曲线、历史曲线，数据提取和关键数据报表等
运行状态界面可以清楚地看到电源、负载、蓄电池的工作状态、参数，顺利控制执行的步骤，和实时曲线，同时可以点击按扭切换到其他系统、设置参数、查询历史曲线等，方便操作和监控整个系统的运行。
下图是数据报表打印的一部分，其中表格中的在主要数据都是在系统运行过程中自动生成，只需要点击打印按扭就可以打印出想要的表格，下图即为打印的效果，打印按扭等不在打印范围之内。
组态软件可以支持多个策略同时进行，可以根据需选择不同的策略和构件，轻松的实现数据的运算、提取和系统控制等要求。
