八木五单元FM天线的制作

   日期:2014-08-14
核心提示:天线是接收机捕捉信号的工具,用于远程调频广播接收的天线大部分采用八木(YAGI)天线,八木天线的单元数接影响了接收范围,单元数越多,则方向越尖锐,增益越高,直距离越远.

天线是接收机捕捉信号的工具,用于远程调频广播接收的天线大部分采用八木(YAGI)天线,八木天线的单元数接影响了接收范围,单元数越多,则方向越尖锐,增益越高,直距离越远.





中国的调频广播频段为87.5-108MHZ,而电视五频道的中心频率为88MHZ,所以五频道天线基本适合于远程调频广播接收.爱好者可购五频道电视天线 代用,要求高的爱好者可将五频道电视天线稍加改后用.我建议用五单元的好,它具有较高的增益,且体积不大.普通的五频道五单元八木天线才十多元,购后改动最合算.

以下我介绍我使用天线的一些处理方法:

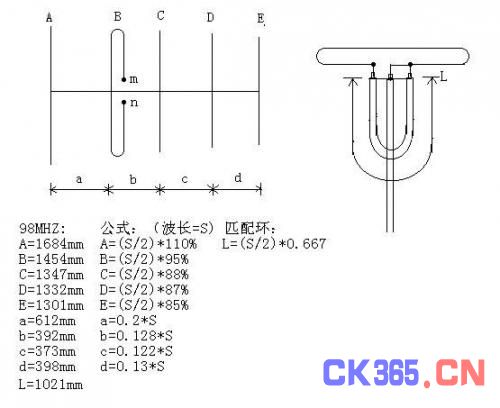

1.天线的匹配问题,一般天线的输出为300欧,而电缆多为75欧, 阻抗不同就得进行匹配,否则高频信号是很难传输的.天线匹配器多为变压器式和U型半波环式,变压器式匹配器制作较复杂,线和磁环的选取直接影响匹配系数. 而U型半波环式只需一段75欧的电缆就可以了.我应用时觉得U型半波环式好些.

2.天线的调试问题,安装好天线后并不是就有立杆见影的 效果,需进行调试后才有不可思义的效果.首先要确定要接收电台的方向(因为天线为定向天线),将天线引子的方向对准电台方向.用接收机试收电台,然后找相 应方向的一个最弱的信号调节天线的高度,找一个信号最强的位置后将天线定住.

3.使用天线放大器应注意的问题,目前市场上的天线放大器 多为两个9018组合的,由于9018的工作噪声较大,要"发烧"最好将9018改用C3358或C3355低噪管.若使用放大器时在多个频点上出现不明 的数码声(音频脉冲)干扰其它电台的信号,这是传呼发射台的谐波再生造成的,是由于天线放大器的滤波器问题,最好在输入端加一个 BPF(88-108MHZ滤波器),可从旧的调频收音机上拆(形状如电视6.5MHZ滤波器).亦可在第一级放大器的耦合电容前对地加一个5-45P的电容.

4.天线与电缆的接头应注意防锈,天线一般架设在天台,日晒风吹后天线接口很易生锈,这样会影响信号的传输和天线的匹配,使接收效果变差.若有天线放大器的天线极易使放大器自激,最好在天线安装时将接口涂上防锈漆.

5.电缆安装时尽量拉直不要卷在一起,引入屋后最好在刚入屋处安个插座,打雷时可很快拔下.

6.天线架设时应注意防雷,高层建筑一般都有避雷针,避雷范围是以针尖为原点与针成45度角的伞形空间,天线应在此空间内才安全.

7.天线的保养,由于天线受风吹,日晒,雨淋后很快会被氧化,有时间可一年将天线洗一次,我是一年换一付天线的.电缆的所有接口一样要用95%的酒精清洗.

8.天线的反射器,振子和引向器不能和支架导通,要用塑料隔开!

9.大部分收音头是300欧输入的,可以将收音头里的300-75欧的匹配器断开成75欧接口.

一个调频接收系统并不是有了好天线,高级电缆就有很好的接收效果.而是要在天线,电缆和接收机相互配合下才可能的.就如我们音响发烧一样,音源,功放,线材,音箱相互搭配好才有好的效果一样.我们选择接收机时应注意,目前市场上的很多收音机都不适宜进行远程调频接收,普通的微型收音机主要是设计为了能收本地和邻近电台,它在调谐的工艺上花较少的工夫,邻频处理不好,它主要花在外形设计上.普通的收音头我认为手调的要比数调的好。

目前国产的普通数调收音头主要设计在它的功能上,而不是求它的高灵敏度,手调收音机是我国民族工业的成熟产品,显然普通手调收音头比数调的好.但一些国产的数调机还是不错的,已可和 一些进口产品比美了.在我的使用中发现汽车调频接收机相当好,不论是手调的还是数调的,它的灵敏度和邻频处理都很好,中强度信号在0.2MHZ完全可分离,主要它是用了一体化调谐器,一体调谐器不象普通调谐一样与中放和立体声解调设计在同一块板上,而是由专业厂家另外生产的,它不论工艺还是技术都是较好 的.使用WALKMEN时,我认为手调的比数调的好,比如松下,爱华,索尼的收音功能都是很出色的.
