TI公司的S125BR800A是能驱动SAS-3协议的8路信号调理器，支持新的SCSI标准的较快数据速率高达12.5Gbps，并和目前的3Gbps和6Gbps SAS链接速率兼容。器件主要用在企业服务器、存储设备和路由系统的中继器。
同时DS125BR800A支持PCIe Gen-1，Gen-2，Gen-3和SATA 1.5-Gbps，3-Gbps与6-Gbps接口标准，具有业界较高的信号调理性能，较低的功耗和系统成本，多种配置选择方便使用。
DS125BR800A是一个超低功耗、高性能、多协议转发器/转接驱动器，它支持8个通道的PCIe、SAS和其他高速接口的串行协议(最高12.5Gbps)。该接收机的持续时间线性均衡器(CTLE)，可在8个通道里，提供高达+30 dB的升压(6.25GHz，12.5Gbps)，并且能够打开一个输入眼(符号间干扰而封闭(ISI)的输入眼，由互连介质引起的，如30英寸+背板回溯，或8米+铜电缆)，从而使主控制器可以确保无错的端至端连接。当在器件的输入侧，DS125BR800A造成多数信道损失时，其强劲的线性均衡，较大化了互连通道的扩展。可调传输去加重和输出电压振幅，帮助补偿了输出侧的剩余信道衰减。
当DS125BR800A在SAS-3和PCIe-3带模式下，DS125BR800A可以使主控制器和端点来优化全链路，并成功地管理传输均衡器系数。这种链路训练协议的无缝管理，确保了系统级别的互操作性(以较小的延迟)。DS125BR800A 具有低功耗(65mW/ Channel，典型值)和关闭不使用通道的功能，DS125BR800A可生成高效节能的系统。DS125BR800A为3.3 V或2.5V单电源供电。
其可编程设置可以轻松地通过引脚，软件(SMBus或I2C)，或通过外部EEPROM加载来实现。当在EEPROM模式下操作时，配置信息在上电时自动加载，这就省去了外部微处理器或软件驱动器。

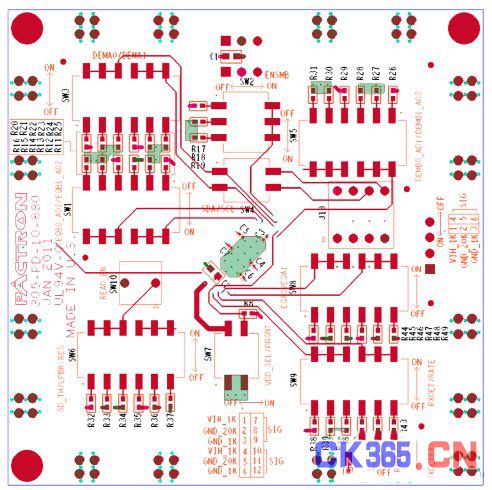

图1 评估板DS125BR800AEVMPCB元件布局图(顶层)
DS125BR800A主要特性
•经过验证的系统互操作性
•全面的多协议转发器系列
•低65mW/Channel(典型值)功耗
•可断电未使用的通道
•链路的transparent管理
• PCIe和SAS协议
•先进的信号调理功能
• RX CTLE高达30dB(SAS3，24 dB)
•发射去加重可达-12dB
• Tx输出电压控制：700 mV~1300 mV
•设备配置界面
-引脚选择、EEPROM或SMBus接口
•单电源电压：2.5V或3.3V
• -40℃~85℃工作温度范围
• 3kV HBM ESD级
•流量直通引脚：54引脚LLP(10mm×5.5mm，0.5mm间距)
图2 评估板DS125BR800AEVMPCB元件布局图(底层)
•支持的协议
- SAS/SATA
- PCIe
-其他专有接口，最高12.5Gbps
评估板DS125BR800AEVM
DS125BR800AEVM:12.5Gbps，8通道转发器，具有输入CTLE和输出去加重评估模块。 DS125BR800AEVM SMA评估套件提供了一个完整的，高带宽平台来评估德州仪器产品的信号完整性和信号调理特性(采用均衡和去加重的方法)。SMA边缘发射连接器被用作评估板输入和输出的连接。

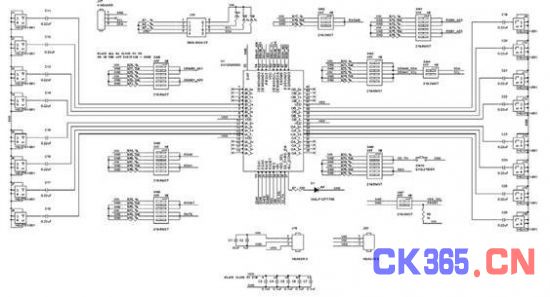

图3 评估板DS125BR800AEVM电路图
评估板主要特性
• 8通道转发器，最高12.5Gbps
•低65mW/channel的功耗，未使用的通道可以断电
•链路transparent管理协议，支持PCIe、SAS、10G-KR
• 12.5Gbps的接收均衡，高达30dB
•可设定发送去加重驱动器至-12dB
•发射输出电压控制：700mV~1300mV
•通过可编程引脚选择，EEPROM或SMBus接口
•单电源供电：VIN=3.3V±10%或VDD=2.5V±5%
• -40℃~+85℃操作温度
• 5kV的HBM ESD额定值
•高速信号流直通针脚封装：54引脚WQFN(10mm×5.5mm，0.5mm间距)
