三端稳压集成电路LM317是电子爱好看非常熟悉的三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点，颇受广大电子爱好者的青睐。电子爱好者经常用它制作输出电压可变的稳压电源，所采用的电路模式如图1所示，调节可变电阻R2的阻值，便可从317的输出端获得可变的输出电压U。
从图1的电路中可以看出，LM317电源电路的输出电压[也就是稳压电源的输出电压)U。为两个电压之和。即A、B两点之间的电压也就是加在R2上的电压UR2 =IR2XR2，而IR2实际上是两路电流之和，一路是经R1流向R2的电流IR1，其大小为UR1/R1。因UR1为恒定电压1.25V，Rl是一个固定电阻，所以IR1是一个恒定的电流。另一路是317调整端流出的电流ID，由于型号不同(例如LM317T、LM317HVH、LM317LD等)，生产厂家不同，其ID的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流ID也各不相同。

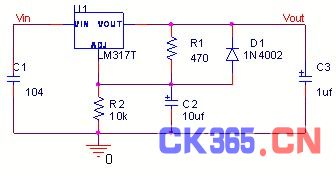

LM317电源电路本身具有60dB以上的输入纹波压缩度，采用下图可以进一步减小纹波，得到令
人满意的直流电压。
电容C2的作用就是减小纹波，如果C2的容量在10uF左右，可使纹波压缩比上升
20dB，使输出纹波减小约1/10。
D1的目的是当输出短路时，防止内部元器件产生反向偏压。
C3的作用是当输出短路时立即放电。
