继电器的继电特性如图2所示
![](http://www.ck365.cn/data/upload/201405/28/103255-10-0.png)
其中,横坐标Ia是吸合电流;Ir是释放电流;Iw是工作电流;Ik是维持电流。它们的关系是Ir
通常为了继电器可靠工作,必须Iw>Ia ,否则就不可能使继电器吸合。
本电路的巧妙之处就在于:晶体管一旦有输入,就使其成为开关状态,流过继电器电流大于Ia则继电器吸合。当电容器充满电之后,流过继电器线圈的电流则减小至Ik,仍保持继电器在吸合状态。
下面分两种情况进行分析
稳定状态
![](http://www.ck365.cn/data/upload/201405/28/103248-71-0.png)
其中,U=12V为电源电压;Uce为硅管的集电极到发射极的管压降,通常取Uce=0.3V;Rr为继电器线圈电阻,可通过测试得到Ik=1.2Ir; 。
![](http://www.ck365.cn/data/upload/201405/28/103242-94-0.png)
据开关条件,要满足在稳态时晶体管可靠导通,必须要,
![](http://www.ck365.cn/data/upload/201405/28/103236-96-0.png)

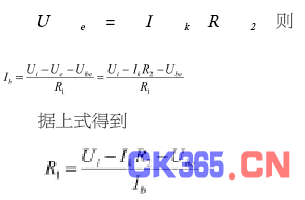

则有
![](http://www.ck365.cn/data/upload/201405/28/103231-70-0.png)
其中,Ube硅管的基极到发射极的压降,对于硅管来说Ube=0.7V;而β经测试得到。
过渡状态
当施加输入电压Ui的瞬间,晶体管立即进入开关状态而开通。电源电压U通过继电器和晶体管向电容器C注入电流,随着C上电压的升高,R2上也有部分电流流过。刚接入Ui的瞬间,继电器流过一尖端脉冲电流为
![](http://www.ck365.cn/data/upload/201405/28/103222-72-0.png)
随着Ue的上升,ik下降,直到ik达到稳态值Ik为止。
当Ui撤消后,C通过R2放电,已准备下一个Ui的到来。
为了通俗好懂,不列写过渡过程的微分方程了。但电容器C的容量要合适,太大了使成本增加,又C还没有放电完毕,下一个Ui到来,使电路失效;太小了会因为继电器还来不及吸合,电容器就已经充满电了,也使电路失效。
图中D为消磁二极管,以免输入Ui 断开时,晶体管截止,继电器应磁通迅速消失产生一反电势e(指向集电极)而将晶体管击穿。
