概述
MAX6412–MAX6420(免费获取样片、数据资料下载)低功耗微处理器监控电路可监视1.6V至5V的系统电压。一旦VCC电源电压或RESET IN跌落到它的复位门限、或手动复位输入被置位，这些器件将产生复位信号。当VCC和RESET IN上升到复位门限以上、手动复位输入被释放时，复位输出将继续保持一个复位延时周期的时间。复位延时可由外部电容设置，提供了更多的灵活性。
MAX6412/MAX6413/MAX6414提供1.575V至5V的固定复位门限，级差约为100mV，带有手动复位输入。MAX6415/MAX6416/MAX6417提供可调节的复位输入，监视电压可低至1.26V;MAX6418/MAX6419/MAX6420提供一个固定输入和一个可调输入，用于监视双电压系统。
MAX6412/MAX6415/MAX6418具有低有效、推挽式复位输出;MAX6413/MAX6416/MAX6419具有高有效、推挽式复位输出;MAX6414/MAX6417/MAX6420则具有低有效、漏极开路复位输出。所有这些器件都采用SOT23-5封装，工作于-40°C至+125°C温度范围。

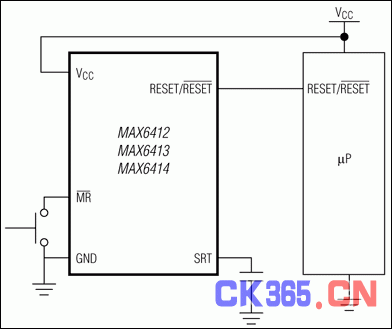

典型工作电路
关键特性
—— 监视1.6V至5V的系统电压
—— 电容可调的复位延时周期
—— 手动复位输入(MAX6412/MAX6413/MAX6414)
—— 可调复位输入选择(MAX6415–MAX6420)
—— 双电压监视器(MAX6418/MAX6419/MAX6420)
—— 低静态电流(1.7µA典型值)
—— 3种RESET输出选择
>> 推挽式/RESET
>> 推挽式RESET
>> 漏极开路式/RESET
—— 确保VCC = 1V时复位有效
—— 瞬时供电保护
—— 微型SOT23-5封装
应用/使用
—— 汽车
—— 电池供电计算机/控制器
—— 计算机
—— 精确的µP监控
—— 嵌入式控制器
—— 智能仪表
—— 医疗装置
—— 便携式设备
—— 机顶盒
