循环流化床CFB锅炉解决方案在台湾麦寮热电厂的应用

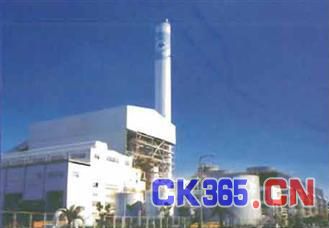

台塑麦寮热电厂500T/H 循环流化床机组，锅炉为台朔重工制造的500T/H循环流化床锅炉;控制系统采用台塑电子DCS 集散型控制系统。

项目概况: (2 套机组)

台塑麦寮热电厂500T/H 循环流化床机组，锅炉为台朔重工制造的500T/H循环流化床锅炉;控制系统采用台塑电子DCS 集散型控制系统。

系统硬件架构(单一机组)

• 过程控制站(冗余): 4 站

• 过程操作员站 : 3 站

• 大荧幕操作站 : 1 站

• 信息库站(冗余) : 1 站

• 工程师站 : 1 站

• 系统I/O 硬件点数: 2100 点

控制系统功能

• 数据采集和处理系统(DAS)

• 模拟量调节系统(MCS)

• 汽/发电机系统监控集成

• 顺序控制系统(SCS)

1) 锅炉安全管理系统(FSSS)

2) 锅炉辅机连锁控制

3) 副系统监视及控制

系统特点

• 以ETHERNET 通信集成智能型MCC：

本案除重要电气设备采硬线入DCS 系统外，其余之智能型马达控制盘以通信进入DCS 控制系统，以TCP/IP MODBUS 高速通信集成电气控制，减少硬结线数量。

• 涵盖电力管理系统(PMS)控制功能：

麦寮台塑热电厂(RF-CFB)之电力管理系统(PMS)由本公司规划设计，控制系统采用台塑电子DCS 系统，人机操控功能则与主锅炉控制系统集成，以方便操控及降低人力需求。

• 结合大荧幕进行系统监控：

建构 67"x10st 之大荧幕进行操控，除方便监控外，亦提升集控室美观。

应用效果

台塑电子DCS 系统自投入运行以来，运行效果稳定、可靠。藉由模拟量自动调整之设计、数字量保护程序之连锁、DCS 人机接口对全厂控制之集成…等规划策略，不仅能于集控室轻易掌控全厂，降低运行及保养人员工作负荷，也提高了整厂的自动化水平及设备运行效率。
