低侧电压至电流(V-I)转换器电路图

   日期:2014-04-28
核心提示:此验证设计为低侧电压至电流 (V-I) 转换器提供了理论、组件选择、仿真、PCB 设计和测量详细信息。

描述

此验证设计为低侧电压至电流 (V-I) 转换器提供了理论、组件选择、仿真、PCB 设计和测量详细信息。电路向浮动负载提供经过良好调节的电流,其中可能包括传动器、传感器、电机、LED 和许多其他应用。设计使用 OPA735 小信号运算放大器来控制向负载输送电流的 NPN 发射极跟随器。通过将低侧电流感应电阻器中的压降反馈回运算放大器,可以精确地调节电流。OPA735 的轨至轨输入/输出拓扑即使在较低的电流下也能保持良好的精度,因为无论输入级或输出级中都极少存在“死区”。OPA735 中采用的自动置零零漂移技术可在温度范围内保持良好的直流性能。

特性

将电压转换为电流:0 至 5 V,0 mA 至 500 mA

1% 误差

使用轨至轨输入运算放大器的单电源解决方案

两个轨具有良好的恒流输出电压

设计考虑到了浮动负载

使用 OPA735 运算放大器,具有出色的 DC 性能和温度漂移

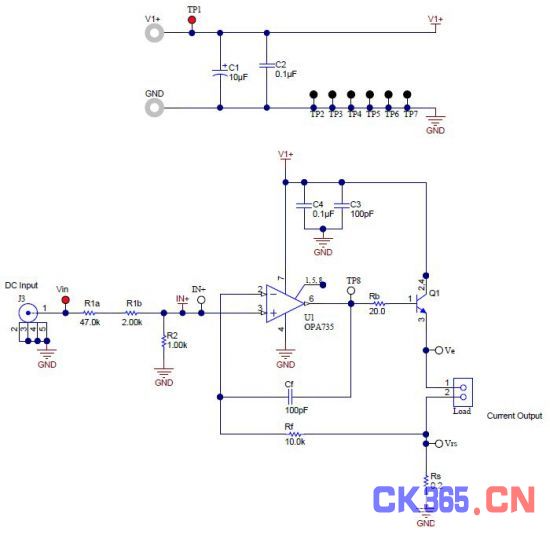

原理图/方框图









Test board for Low-Side V-I Converter
