一、简介
无负压变频恒压供水设备:不用建水池、水箱,基础投资小。绿色环保型,全封闭,无污染。利用原管网水压,水泵运行功率小节能更多。零星流量时,通过旁通管直供水,无需启泵,节水,全封闭系统无渗漏,不需维护水池 调节罐+水泵+智能控制系统。无负压管网叠压,变频控制。
1、控制系统
![](http://www.ck365.cn/data/upload/201404/11/093338-80-0.jpg)
2、维控levi 777A的触摸屏
![](http://www.ck365.cn/data/upload/201404/11/093333-37-0.jpg)
二、特点
1、使用触摸屏做控制端,减少花销。
2、选用777a的触摸屏,两个串口,可以单独连接两个设备,两个com都可以rs232和rs485通信,com1还可以用rs422通信。
3、可以插sd卡,扩展储存,用户数据量大的话,可以选用这款。
三、组成部分

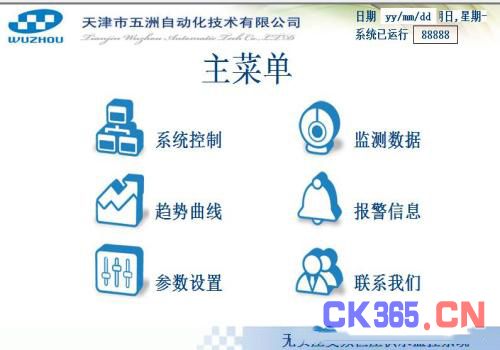

1、主画面
![](http://www.ck365.cn/data/upload/201404/11/093327-59-0.jpg)
供用户选择使用,清晰明了。
2、系统监控数据
![](http://www.ck365.cn/data/upload/201404/11/093322-60-0.jpg)
3、系统控制画面
![](http://www.ck365.cn/data/upload/201404/11/093317-73-0.jpg)

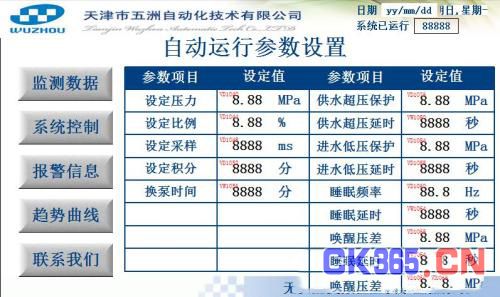

4、参数设置
![](http://www.ck365.cn/data/upload/201404/11/093313-23-0.jpg)
5、报警信息
![](http://www.ck365.cn/data/upload/201404/11/093308-23-0.jpg)
6、趋势画面
![](http://www.ck365.cn/data/upload/201404/11/093301-88-0.jpg)
四、总结
整个工程分工明了,使用简洁。维控触摸屏功能齐全、可靠耐用、编编程简单易学;与其他HMI产品相比,维控组态界面友好,给用户编程和维护都带来极大方便。 简单的运算也可以用脚本实现,省下用plc或者简单模块的钱,经济适用。
