宇电3170S无纸记录仪及AI仪表在马铃薯冷藏库的应用
厦门宇电www.xmyudian.com
摘要：本文以太美薯业公司为例，介绍了宇电3170S无纸记录仪及AI仪表组成的温度监控系统在冷藏库改造的成功应用案例。文章从工程概述，厦门宇电www.xmyudian.com系统配置及工作原理等方面进行描述，通过实际运用，厦门宇电www.xmyudian.com证明宇电公司的无纸记录仪及AI仪表组成的温度监控系统具有操作方便、运行可靠的特点。关键词：温度监控系统 无纸记录仪 AI仪表 巡检仪
1、工程概述
太美薯业有限公司是香港太美农业有限公司在中国大陆建立的外商独资企业，主要从事马铃薯的生产、加工与销售，厦门宇电www.xmyudian.com以及农产品种植,农业高新技术研究、开发及货物仓储。此次使用宇电3170S无纸记录仪及AI仪表的温度监控系统的是位于内蒙古生产基地的原料存储保鲜库。在 存储库中，厦门宇电www.xmyudian.com客户早期建立的温控系统只具备控制冷库温度，但没有办法实现远程监控。为了更好的配合生产，厦门宇电www.xmyudian.com太美薯业的工程师提出需要将冷库中的温度实时记录， 并能够实现数据存储及转移，由此建立更完整的产品生产数据，实现对生产过程的不间断监控。厦门宇电www.xmyudian.com实现此目的有多种方案可以选择，比 如可以用工控机来监控，可以用触摸屏来监控。但采用用工控机的方案成本较高，采用触摸屏的方案还得再组态（编程）。厦门宇电www.xmyudian.com另外考虑以后扩展的需要，那么无论是采 用工控机或者触摸屏监控对于使用者来说都不是很便捷，但采用宇电的无纸记录仪及AI仪表的温度监控系统可以完美的解决上述问题，厦门宇电www.xmyudian.com不仅经济，而且完全不需要 编程，只要几步简单的操作就可以实现数据的采集与记录，另外扩展也非常便捷。
2、系统配置及工作原理
2.1系统配置
本监控方案由PT100热电阻温度传感器和AI仪表（温度巡检仪）以及无纸记录仪组成。系统配置清单如下：
2.2工作原理

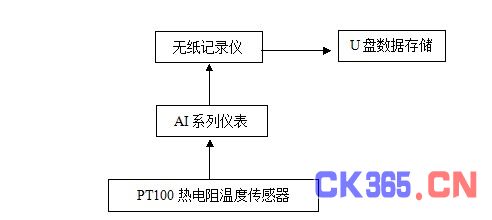

温度传感器测出现场的温度后给温度巡检仪，厦门宇电www.xmyudian.com温度巡检仪不仅可以在现场显示实时温度测量值，厦门宇电www.xmyudian.com同时通过485总线把信号远传给无纸记录仪，无纸记录仪实时记录温度测量值。工作框图如下：
3、采用巡检仪结合无纸记录仪温度监控系统的优点
（1）系统布线简单。本系统共有20个测温点，厦门宇电www.xmyudian.com如果采用单台数显表那得20台仪表，采用巡检仪后使布线更简单，也更易于维护。
（2）系统设置简单。厦门宇电www.xmyudian.com温度巡检仪几乎不用任何设置就可以独立的完成温度的测量，厦门宇电www.xmyudian.com而且还可以实现超温报警等功能，数据远传给无纸记录仪也仅需要设置位号与波特率就可以了；无纸记录仪采集巡检仪数据时也仅需要几步简单的操作。
（3）系 统易于改造。冷库一般来说测温点不会变动，厦门宇电www.xmyudian.com但是往往会因存量而增加测温通道数。故要求未来新增测温通道比较方便。宇电3170S无纸记录仪具有灵活的通道 数自设功能，厦门宇电www.xmyudian.com用户可以很方便的设置所需要显示的通道数（1-36）。记录仪与仪表分开的布局方式也方便了客户增减测温通道，在需要增加通道数时只需要增加 仪表即可。
（4）系统可靠，单个通道的工作异常不影响无纸记录仪及其他仪表。厦门宇电www.xmyudian.com因为测温系统正常使用后较长时间会无人值守，厦门宇电www.xmyudian.com若是其中某个通道的测温仪表出现问题，则希望整体数据结果仍旧保持最大的完整性。
（5）系统易操作性。由于现场的工作人员非专业工程师，所以在数据查看、拷贝的操作上必须做到简单易懂。厦门宇电www.xmyudian.com3170S无纸记录仪人性化的系统设计，采用触屏控制，一般工作人员无须专门培训即可上手操作。数据导出采用U盘载体，直接导出EXCELL报表，简单易用。
（6）数据分析功能齐全。3170S无纸记录仪内置了数据框图、实时数据曲线、历史数据曲线、报警事件记录、流程演示、中英文切换等功能，厦门宇电www.xmyudian.com能够满足绝大多数记录场合的应用要求。
4、总结
