一、前言
为了杜绝计量管理中的各种作弊现象，减少给企业带来的巨大经济损失，电子衡器称重系统已经由简单的称重功能升级为控制功能齐全、防作弊手段完善、称重信息共享的称重管理系统。
称重管理系统中广泛使用的外部设备包括：自动道闸、红绿灯、大屏幕、读卡器、语音、红外线、摄像机，其中摄像机在整套系统中起到了至关重要的作用，因为其他外部设备仅仅用来控制计量过程，影响和制约着车辆的计量流程，很少影响到称重计量的结果，对这些设备的控制系统中一般采用自动控制和手动控制两种方式，保存的称重数据也一般不存储控制过程信息，而视频监控系统因为实时采集过磅现场的图像信息，使地磅操作人员对地磅上的车辆情况能够一目了然，有效防止计量中的违规情况，在保存称重数据的同时保存当前帧的静态图像信息，或对整个计量过程进行实时录像，便于后期相关人员通过数据查询模块同步查看图像 (或录像) 和过衡数据。
二、视频监控系统组成

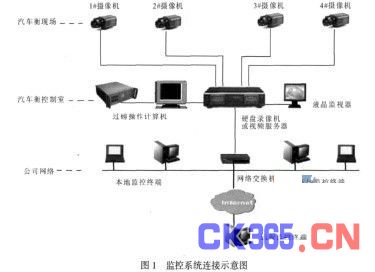

视频监控系统主要由摄像机、防护罩、液晶显示器、硬盘录像机 (或视频服务器)、硬盘、电源线、视频线等组成。每台汽车衡一般配置 1- 4个摄像机，分别安放在秤台前后两端，监视相关计量区域。安装在电子汽车衡前端的摄像机，可监视驾驶室人员和车牌号码，安装在电子汽车衡后端的摄像机，可监视汽车在秤台上是否完全上衡等情况，安装在顶部的摄像机可以监视车厢内货物的情况。根据接入每个控制室的摄像机台数配置相应路数的硬盘录像机 (或视频服务器)，现场图像信息通过摄像机、视频线 (采集卡可选配)把视频信号传输到硬盘录像机 (或视频服务器)，进行实时录像监控，本地监控终端或远程监控终端通过客户端软件可以进行实时监控、回放历史 录像资料等。监控系统连接示意图如图 1 所示。
三、视频监控系统功能简介
1. 抓拍或录像功能
该系统可以进行称重瞬间的视频图片抓拍功能和称重全过程录像功能，在读取仪表称重数据的同时抓取现场的图像信息，可对车辆自开始上衡至下衡的过程进行全程录像。查询称重数据时，关联的图片或图像可以同步查阅或播放。
2. 图片防作弊功能
可以实现相关称重信息的视频叠加存储，如可以在图片中的特定位置叠加车号、货名、时间、毛重、皮重及净重等信息，通过图片信息与称重记录数据的对比，能够跟踪到是否存在人为修改过衡数据的情况，结合数据修改的日志记录，保证相关数据信息的真实性、合法性和可追溯性。
3. 本地监控功能
称重工作人员(司磅员)可以实时监控称重全过程，避免称重过程中的种种作弊行为，同时数据实时上传，实现了图像与数据的实时传输，管理人员在办公室可以对称重过程以及工作情况进行数据的实时监控，查询数据时双击某记录称重数据和视频图像可同步显示，可以播放称重过程的视频图像，实现称重数据和视频信息的同步查询，充分体现了自动化与信息化带来的便捷性和先进性。
4. 远程监控管理
本地视频服务器系统联网后，可以实现数据和图像信息的共享功能，远程监控终端可以实现同步监控、查询及管理功能。
四、视频监控系统界面示例

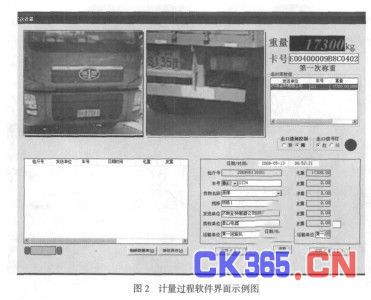

1. 称重计量过程中，现场视频在称重管理软件界面中和监控设备中实时显示，启动录像功能后还可以录制整个计量过程，以备后期查阅，计量过程软件界面示例如图 2 所示。

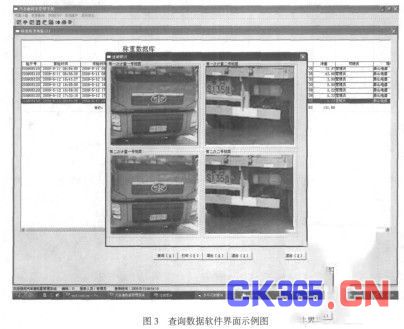

2. 查询数据时双击某记录称重数据和视频图像同步显示，计量中启动录像的可以播放称重过程的视频图像。查询数据软件界面示例如图 3 所示。
五、结束语
集成了自动道闸、红绿灯、大屏幕、IC 卡读卡器 (或射频读卡器)、语音、摄像机、红外线等各种外设的智能化称重系统应用越来越广泛，在提高称重速度和效率的同时也提高了计量的准确性。尤其是扩展视频信息技术后，操作人员和管理人员能够随时跟踪现场情况并判断是否存在人为作弊、及时杜决人为因素的作弊和失误现象，减少给企业带来的巨大经济损失，保证相关称重信息的真实性、合法性和可追溯性。
