厦门宇电调节器在汝州郑铁三佳养护池计算机监控系统应用

   日期:2014-03-31
 AI调节器在汝州郑铁三佳养护池计算机监控系统应用心得

AIFCS现场总线型计算机监控系统

    注:仪表要按软功能说明表设置参数。特别是量程范围dIL 输入下限显示值; dIH输入上限显示值,关系到曲线的量程范围。

    养护池温度自动控制计算机监控系统采用厦门宇光独自开发的AI人工智能调节技术集合了PID调节和模糊控制技术优点,实现了自整定/自适应功能。及无超调无参调的精确,调节AI-808P30段程序型人工智能工业调节器(V7.0),组建AIFCS现场总线型计算机监控系统。

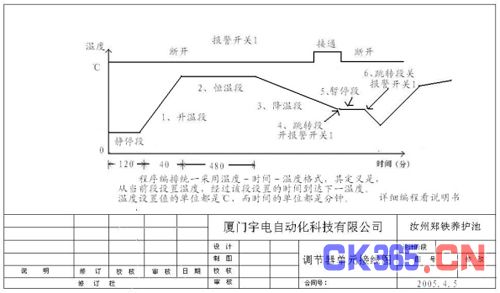

    本系统采用上位机,下位机二层结构体系。上位机软件可实现对仪表功能操作。实时读取测量值、给定值、输出值及仪表标签,并可通过计算机修改给定值及常用参数,很好的工业现场温度、压力、流量、液位的测量,报警提示,高性能的记录功能。上位机软件的功能请阅读软件操作说明。下位机AI808PAW1W1L2SL2,30段程序表可实现任意斜率的升降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序,及二路事件输出功能等等,具体操作请阅读操作说明书。

一、系统简介

    该系统是由宇电工控组态软件AIDCS For NET V8.1.0经过二次开发而成的软件产品,用户无需系统组态即可直接使用。该软件与AI仪表配套使用共同构成AIFCS现场总线型计算机网络版监控系统。

    计算机记录软件采用AI-FCS网络版组态软件组建系统而成。
网络框架:

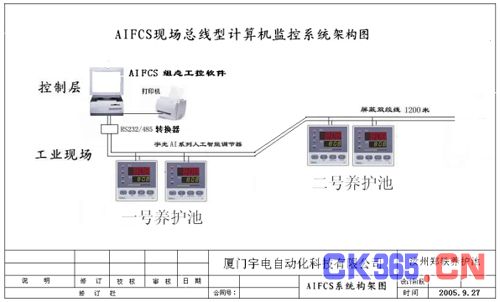

    工业现场安装AI仪表,采用RS485总线连接控制层计算机,软件文件夹设置为完全共享,只需要购买一套加密软件,在局域网上联网计算机安装软件不需要加密锁,就可如同控制层一样%操作仪表。(附图)

    【水泥养护池1-12】的所有控制信息与数据信息都在控制室计算机上统一管理、分配。在计算机上对车间温度进行全方位的监控,数据采集和各项事务的处理。
软件结构:
    该软件的内部结构可分为以下三个部分:数据采集、数据处理、权限管理
    ●数据采集:软件系统从【水泥养护池1-12】现场温度控制器采集测量值,呈现仪表外型图显示实时数据,并存入系统内数据库,以便日后数据查询等使用。
    ●数据处理:系统根据开发要求从历史数据库中提取数据并完成指定的处理功能。包括历史数据显示,历史曲线绘制,报表,报警,各类数据报表可导出到软件外以Microsoft Excel文档或浏览器的形式保存。
    1.程序P仪表数据组可以批量下载。
    2.实时曲线 /历史曲线可随时改变曲线颜色。
    3.1~15分钟可选、半小时或1小时采样的日报表、班报表。
    4.历史报警事件报表有音响。
    5.数据库里有每5秒曲线数据表。
    6.历史曲线可写入备忘录59个字。
    7.可随时打印实时8个数据曲线图表、8个历史数据曲线显示图表及每5秒数据表和班报、日报、报警报表。
    8.各类数据报表可导出到软件外以Microsoft Excel文档或浏览器的形式保存。
    ●权限管理:用户自行定义系统的权限以及操作密码,适于各管理层拥有不同的操作权限。

二、系统操作如下

工业现场:
    在每台仪表安装通讯模块。仪表上窗口显示温度,下窗口显示温度给定值
控制室:
    在控制室按装一台电脑并采用屏蔽超五类四对双绞网络线利用RS485作为AI仪表与电脑连接现场通讯总线。在电脑上按装已组态好的AIFCS网络版监控软件,并采用简洁可靠的自有的通讯协议在计算机上对现场控制器实现100%的功能操作。实时读取测量值,随时修改控制参数。操作方法如下 :
    1、安装软件光盘。
    2、点击桌面图标“宇电AIDCS For NET V8.1.0 ”。
    3、点击“管理登入”输入密码“姓名111”、“口令111”回车”。
    4、关闭“工程项目配置” ×
    5、点击“项目导入”在光盘里选中【水泥养护池1-12】文件点“打开”,出现“工程数据导入成功”按“确定”
    6、点击“系统配置”进入“系统环境配置”查看工程项目名称。设置参数修改权限,打勾退出。
    7、下载仪表参数。点击“控制策略栏里的”的“下载参数”按钮执行下载仪表参数功能。【下载仪表参数功能主要用于将软件内设置好的参数下传给现场仪表或故障后更换新的仪表时使用,首先在现场用新的仪表替换故障仪表,然后执行“下载仪表参数”功能将原软件保存的参数下载到新的仪表中。】
    8、如需修改“口令”点击“操作员”修改口令。
    9、点击“运行系统”点击“以本地方式运行”点击“进入”
    10、点击“登入”输入“姓名111”“口令111”。

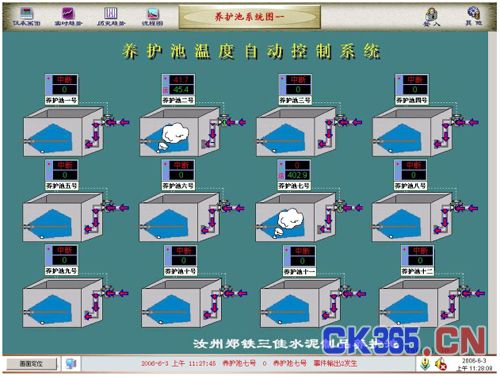

    11、点击“仪表画面”、“实时趋势图”、“历史趋势图有报表选项”。查看数据曲线、报表。可随时打印实时、历史8个数据曲线图表
    12、在仪表画面和实时趋势图上点击“仪表温度显示框”可看到该AI仪表定义控制设备的名称,位号类型,地址,量程上限,量限下限,测量单位,此时AI仪表温度的所有参数都显示,根据权限分配提供可“修改”参数和“只读”参数。 (附图)

    13、点击“参数名称”修改“上限绝对值报警值HAL”在对话框里填写参数,点击“确定”参数就下传到现场AI仪表温度调节器,执行控制命令。关闭窗口完成参数设置。
    14、当通讯发生故障仪表显示。

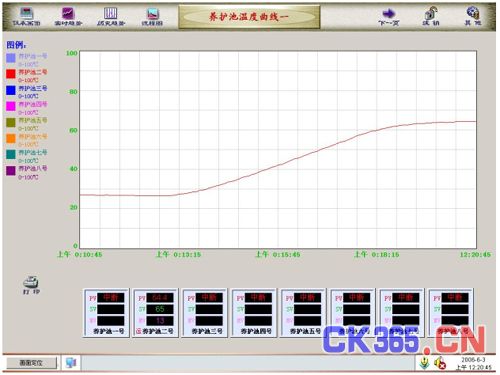

    15、点击“实时趋势”可看到并列8台设备的实时曲线以不同颜色表示,曲线刷新5秒一次。点击色框可改变曲线颜色,可打印实时曲线,大于8台设备的实时数据按下页。

    16、点击“历史趋势”可分析历史曲线数据,同时显示8台设备的曲线,数据,大于8台设备按下一页,可改变曲线颜色如选白颜色屏蔽其它曲线专门观察分析其中单条曲线。
    17、备忘录使用:当在分析“历史趋势”图时发现有异常需要用文字来说明时,点击备忘录输入文字59个字与曲线一并打印保存。

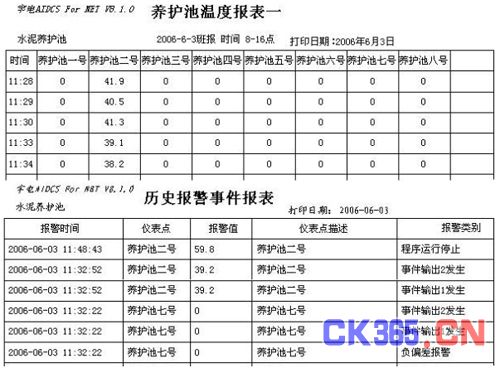

   18、点击“生产报表”产生固定的报表格式。点击导出到软件外以Microsoft Excel文档或浏览器的形式保存。

    19、点击“报警”记录可以知道报警次数。点击导出到软件外以Microsoft Excel文档或浏览器的形式保存。

三、施工方案

    1、甲方提供每台设备名称及仪表型号清单。
    2、仪表要按软功能说明表设置参数。特别是量程范围dIL 输入下限显示值; dIH输入上限显示值,关系到曲线的量程范围。
    3、甲方打开仪表在仪表通讯口插入通讯模块S,请将所有仪表接线端子A与A与A,B与B与B连接好后接转换器AI485G模块的A与B, 9针串口插入计算机串口1号。(附图)

    4、仪表按功能表设定好地址号。光盘插入计算机安装软件,乙方提供电话支持。
    5、通讯线采用屏蔽超五类四对双绞线(网络线)
    6、计算机采用全新品牌机如DELL戴尔机17寸纯平彩显,P4级CPU、40G以上硬盘DDR256M内存,光驱、软驱、网卡、声卡,不间断电源。
    以上是现场施工方案及软件的功能。附:报表三张、二张趋线图、软功能表一张。
