COMbricks远程监控系统在电力行业DCS通讯诊断中的应用

   日期:2014-03-06
核心提示:本文介绍一个COMbricks远程诊断系统在某电厂DCS通讯诊断中的应用实例。

系统综述:

该电厂一期工程是国电集团第一个运用数字化电厂建设模式,全厂采用分层分级的数字网络结构的电厂。全厂网络由厂级管理信息系统(MIS)、厂级监控信息系统(SIS)、机组DCS、辅助控制系统现场总线设备构成。为了实现数字化电厂管理,主厂房炉、机、电及其部分辅助系统采用现场总线设计方案。全厂 DCS 系统采用现场总线技术,对现场智能仪表、智能执行器、电动门、AC 380V电动机进行监控。DCS要求实现与现场总线Profibus DP/PA的无缝结合。辅助车间的辅助控制系统采用辅控网集中监控,控制系统与主机一致,配置现场总线技术以及电磁阀岛设计方案。

系统组成:

现场总线DCS的配置

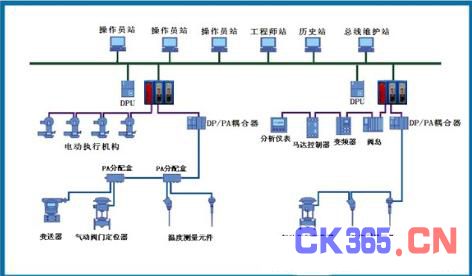

在此基础上加入COMbricks远程诊断系统串联到网络中,可以针对Profibus DP/PA网络进行全时在线的全方位诊断。实际连接图如下:

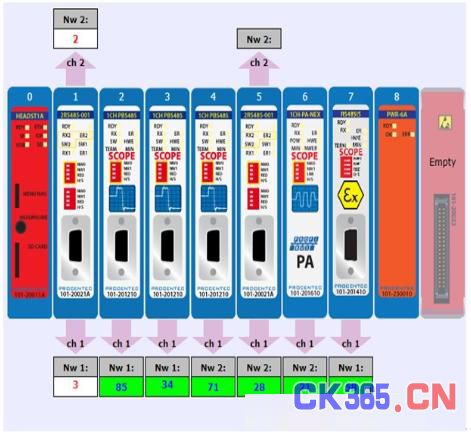

通过COMbricks系统的连入,我们可以清晰地了解网络拓扑结构,并同时将每个网段之间实现电气隔离。隔离掉网段之间的相互干扰。

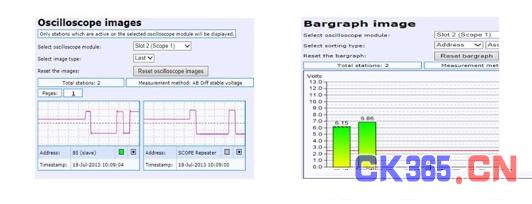

配合Profibus DP repeater 和PA module的检测,还可以清楚地检测到每个网段中节点的通信情况,波形质量,电压变化等。





在总线通讯发生报警或故障时,COMbricks系统还可以通过设置email账户或GSM服务等将报警信息实时的发送到维护人员的邮箱账户或移动手机终端上。





从而实现监控系统和维护人员对于现场设备状态的实时掌握和快速维护相应。
