多通道相参矢量信号产生和分析系统

   日期:2014-03-04

1、应用要求:

现在很多电子系统采用多通道相参技术,典型的应用包含无线通信系统中MIMO技术和相控阵雷达系统。这些系统都通过采用多通道相参技术来提高系统的工作性能,图1为典型的多通道电子系统的应用。例如MIMO提供通过多通道传输来提高接收机信噪比,改善复杂电磁环境下高速数字通信的质量。MIMO技术充分利用多天线特性来抑制信道衰落,从而有效克服多径衰落、干扰等影响通信质量的主要因素,提高信号的链路性能;并能在不增加带宽的情况下,成倍提高通信系统的容量和频谱利用率,因而MIMO技术已成为下一代无线局域网发展的趋势。与发射机相比,MIMO接收机的结构更为复杂,它包含了诸如分集接收模块、同步估计与补偿模块、信道估计与均衡模块等决定系统性能的组成部分,也正是MIMO系统能否正常工作的关键。

因此对MIMO接收机的测试是MIMO系统完整测试过程中不可或缺且至关重要的环节。而相控阵雷达系统通过相参多通道来提高电磁波束的扫描速度,并利用多波束技术来实现多功能或多用户应用。这些 相参电子系统包含多个天线单元,通过信号处理、控制,达到对天线的波束合成、发射模式的自动优化功能。为了实现该功能,每个天线单元发射的信号必须满足相位相干的要求。

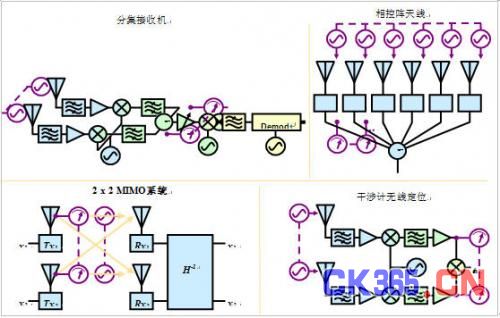

图1:典型的多通道电子系统应用

多通道相参测试验证系统的实现提出了前所未有的挑战,主要的技术难题包含:

1、在发射端,要求多台信号源模拟的多路信号之间必须真正实现相位相干和时间相关。

2、在接收端,必须确保多路接收通道之间的相干接收以及为通信信号提供精确的解调分析,以确定信号的质量。

3 、多路相参信号在合成和分析的算法实现。信号处理软件需要具备信道恢复等处理能力。

2、多通道矢量信号合成和分析系统技术方案

多通道验证测试系统包含多通道相参信号合成和多通道相参信号分析仪表。系统的组成框图如图2。

1:利用ADS,Matlab, Signal Studio等软件完成复杂调制信号波形建立,按照合成信号要求进行雷达脉冲调制信号计算,数字调制信号基带编码,时空编码等。

2:利用E4438C信号源或E8267D信号源构建多路相位相参矢量调制信号系统,输出的各路信号间时间,相位和功率关系可控。

3:对多路宽带接收信号进行相参处理,包含宽带相参下变频处理和ADC采样处理。

4:利用ADS,89601A矢量分析软件对多路调制信号进行完整矢量分析,包含:时域分析,频域分析,解调分析,时空解码处理等。



2.1多路相参矢量调制信号合成:

多路相参信号的合成流程,首先利用ADS、或Matlab仿真软件负责完成多路相参信号的模拟和仿真,这些软件支持完整的MIMO信号合成和雷达信号实现,能完成两路脉冲调制信号的参数控制和MIMO信号时空编码模块。仿真计算得到的信号数据通过GPIB或Lan下载给MXG矢量射频信号源或E8267D微波矢量信号发生器, 矢量信号源完成信号波形数据存储,DAC处理和IQ调制。MXG和E8267D具备基带相参合成和相参本振信号合成能力,从而保证输出的调制信号的相参性。信号源的矢量调制带宽能达到300MHz。

多路相参矢量信号合成的关键是保证多路信号间的稳定相位关系。对于矢量信号源采用的IQ调制技术,需要在相参信号合成中保证载波信号和基带信号的相参性。Agilent E4438C/E8267D/N5182A矢量信号源都具备本振相参和基带DAC处理相参的控制能力。从而保证输出矢量调制信号的相参性。另外多路矢量信号合成的重要功能要求是能对多路相参信号的时间相位关系进行精确控制,信号间时间相位关系的控制是通过矢量源间基带信号合成的触发控制来实现的。图3为多路矢量信号源间时间关系控制的设置,主源输出射频调制信号的同时,会从Event1端口输出同步控制信号,该信号用于从信号源的基带外触发控制,可以通过设置从信号源的触发延迟来改变两台信号源间输出信号的时间关系。使用E8267D矢量信号源,时间控制的分辨率为10ns,使用N8241A完成基带信号合成,时间控制分辨率可以达到0.8ns。 对于基带信号的波形建立,可以使用ADS,Matlab,Agilent Signal studio等波形建立软件完成。



2.2 多通道相参信号分析

多通道相参信号分析系统需要保证多路信号处理过程中硬件设备的相参性,并提供完整的多路信号间参数的分析能力。

Agilent宽带相参接收系统组成框图如图4所示,硬件包含N5280A宽带下变频器和DSA90804A深存储数字示波器,多路信号的分析处理由ADS软件和89601A矢量分析软件完成。N5280A工作频率范围为26.5GHz,处理带宽可以达到1GHz,多路混频通道的本振采用分路技术来实现,从而保证多路变频处理的相参性。DSA90804A示波器是4通道数字示波器,采样率为40G,分析带宽为8GHz,该仪表完成对四路中频信号进行同步ADC采样。示波器采样的信号数据又ADS软件89601A矢量分析软件完成。



对两路信号进行幅度和时间相位关系的比较。对于正弦波,方波,脉冲调制等信号进行时间差分析可以利用示波器直接完成。DSA90804A示波器采样速率可达40Gsa/s,可以保证时域参数测试的精度。对于多路信号间相互关系参数的测试,可以使用89601A矢量分析软件来完成,89601A矢量分析软件支持多通道信号分析测试,能分别对每路信号进行频谱测试,时域测试和解调分析,还能测试两路信号间的功率和相位关系。



对于多路复杂矢量调制的时间关系分析,可以通过相关运算来确定任意信号间的时间关系。互相关处理功能特别适合对多路类似噪声的数字调制信号进行时间关系分 析,因为如果通过普通时域分析方法,很难确定两路随机信号时间比较的触发控制点位置,而使用互相关运算能反映两路相参信号间的时间关系,通过两路相参信号 的互相关运算,在信号时延差的位置上会出现相关数值的峰值。
