一、简介
自动扎线机是一种将市面上的普遍的电源线、USB线等通过机械动作绕线成捆的机械。主要分4大部分，排线、绕线、夹线、扭线。这四部分动作均用伺服或者步进电机完成，工作人员只需要将线料放好通过设定绕线圈数、扭线圈数等就可以完成一条线的扎线动作。
二、优点
1、员工只需将线放在绕线盘上，踩踏脚踏开关自动绕线，机器自动将绕好的线放到扎线口处，机器自动扎带。
2、本机可进行绕线长度调整，绕线圈数设定，扎线长度、圈数设定，可进行产量计数。
3、本机采用维控4轴PLC控制，触摸屏进行参数设定，操作简单方便。
4、本机适用于AC电源线、DC电源线、USB数据数、视频线、HDMI高清线等各各类传输线采用包胶铁芯扭扎成束之用.
三、程序介绍
1、操作画面：此画面主要设置平移的行程、绕线圈数、扭线圈数，产量显示。

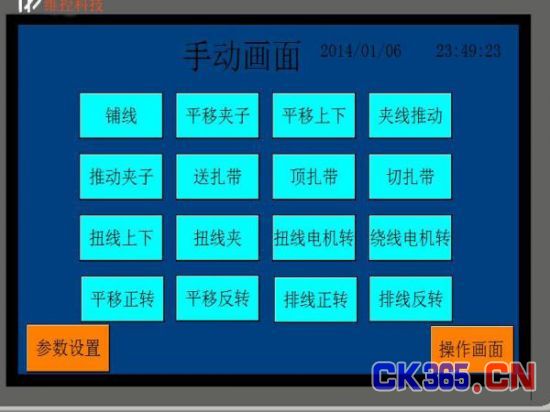

2、手动画面：在手动模式下可以强制气缸输出，电机转动。

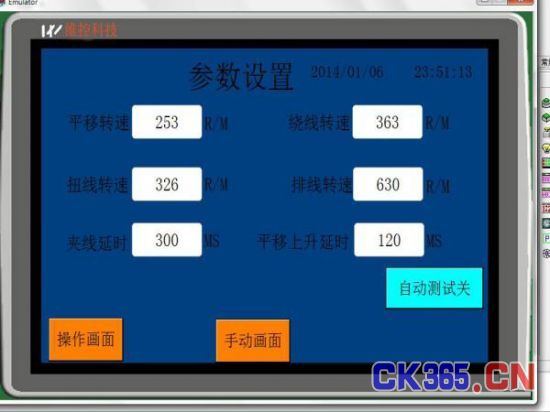

3. 参数设置：此画面可以设置各个电机的转速，自动测试模式开启后扎线将不停的循环工作。
4、工程设计要点：
(1)伺服的定位和回原点。
(2)脚踏开关信号输入的限制，保证在任何情况下工人随意按动不产生误动作
(3)排线电机和绕线电机的速度匹配，假设排线电机转速为a，丝杆导程位L，绕线电机转速为b,线径为D。则遵循a*L==b*D
