一、马钉机
此设备主要用在木工机械设备,用来制作相片框,家具的细节加工。
二.方案设计
选用维控430T 的触摸屏和维控LX-1S -14MT的Plc 和HBS伺服驱动器.
三.设计优势:
选用维控的触摸屏,内有强大的配方功能,使的本产品生产的产品种类繁多,打钉顺序多样,操作简单,界面人性话,加上维控PLC 自身带有24V 电源,在小点数的情况下省了开关电源的成分,最主要是维控屏和PLC 的一套解决方案,稳定。
四.界面设计
1触摸屏的操作界面,分手动和自动两个
![](http://www.ck365.cn/data/upload/201402/26/094633-67-147407.jpg)
2各个参数设置

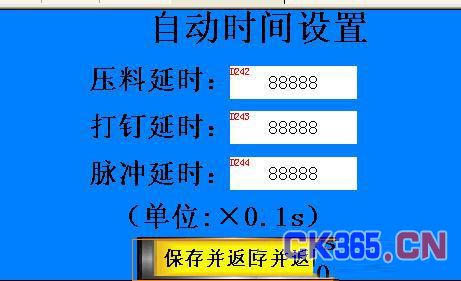

时间
![](http://www.ck365.cn/data/upload/201402/26/094627-80-147407.jpg)

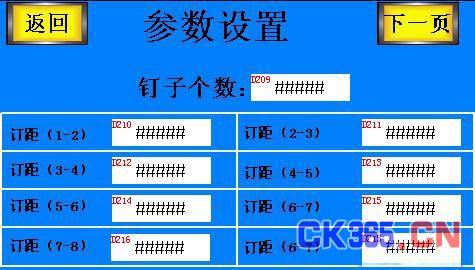

距离
![](http://www.ck365.cn/data/upload/201402/26/094620-76-147407.jpg)
速度
![](http://www.ck365.cn/data/upload/201402/26/094607-28-147407.jpg)

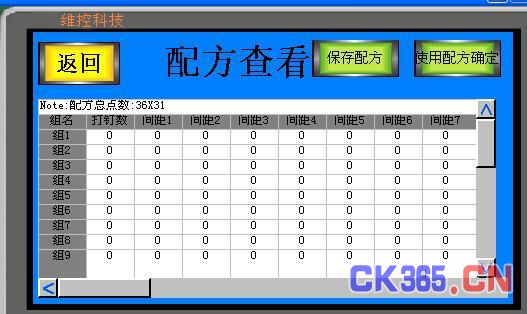

3.强大的配方
本产品可支持30组配方
![](http://www.ck365.cn/data/upload/201402/26/094600-61-147407.jpg)
五.PLC 程序设计部分

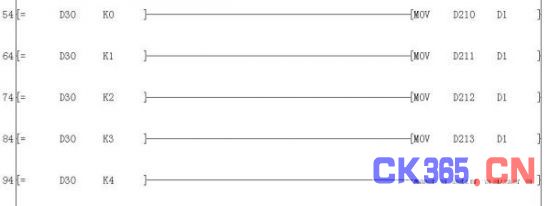

配方读取
![](http://www.ck365.cn/data/upload/201402/26/094554-40-147407.jpg)

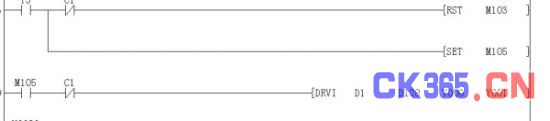

绝对脉冲指令使用,方便
![](http://www.ck365.cn/data/upload/201402/26/094527-86-147407.jpg)
六、结束语
维控触摸屏功能齐全、可靠耐用、编程简洁,与其他HMI产品相比,界面友好,给用户编程和维护都带来极大方便。随着工业自动化的发展,维控触摸屏配套 PLC、单片机和PC机的自动化系统的解决方案,越来越普及。维控触摸屏是人机界面中一颗耀眼的明星。高可靠、长寿命、高性能使其越来越受到终端客户、自动化系统集成商的青睐。
