随着中央空调在各行各业的广泛应用,越来越多的空调厂商开始涉足进来,对于中央空调的多机组网和外部仪表连接控制的要求,使广大厂商在保证性能的同时很难降低成本。
PLC 在该行业得到了广泛的应用,其优越的组网监控能力和超强的PID 和温控功能使整个系统的功能得到了很好的提升。在价格上比进口品牌的PLC有明显的优势。
2、中央空调系统技术实现:
中央空调组网示意图如下:
图1 中央空调主机系统图
![](http://www.ck365.cn/data/upload/201402/26/093436-58-147407.jpg)

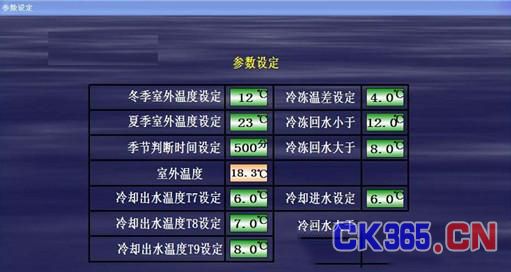

图2 温度和季节参数设定
![](http://www.ck365.cn/data/upload/201402/26/093429-72-147407.jpg)
图3 主机参数显示
![](http://www.ck365.cn/data/upload/201402/26/093423-10-147407.jpg)
图4 压力和温度显示
![](http://www.ck365.cn/data/upload/201402/26/093417-10-147407.jpg)
系统简介:本系统包含三套主机、三套冷却系统、三套冷冻系统。
如图1 所示:
T1 冷冻水出水温度,T2 冷冻水回水温度,T3 直冷供水温度,T4 直冷回水温度,
T5 冷却水回水温度,T6 冷却水供水温度,T7 冷却水出水温度1,T8 冷却水出水温度
2,T9 冷却水出水温度3,V1 冷却水供水总管阀,V2 冷却水回水总管阀,V3 直冷供水
阀,V4 直冷回水阀,V5 冷却塔1 进水阀,V6 冷却塔2 进水阀,V7 冷却塔3 进水阀,
V8 主机3 冷却水阀,V9 主机2 冷却水阀,V10 主机1 冷却水阀,V11 主机3 冷冻水阀,
V12 主机2 冷冻水阀,V13 主机1 冷冻水阀
以上V3,V4 用于过渡季节和冬季。
冷却塔喷淋泵1,2,3;
冷却水泵1,2,3;
冷冻水泵1,2,3;
直冷泵1,2,3(用于过渡季节和冬季)。
主要控制的功能如下:
系统主要根据温度控制系统的空调主机的运行台数,以及季节转换的控制。
(1)人机接口
主机PLC 上带人机界面,供用户在现场的设置,设置的数据通过现场总线下传给
各个从机上的PLC;同时主机PLC 还可以与上位监控PC 进行通信,使用户可以在监控
室内通过网络监控全厂的空调。
(2)采集功能
温湿度变送器送来的信号可以送至主机PLC 上面,再通过网络下传给各个从机,
也可以每个从机带一个温湿度变送器,各种采集自己负责的环境并进行温湿度控制。
(3)现场总线网络的主站
它负责与所有的从站PLC 进行数据交换
(4)主机空调的控制
主机PLC 一方面要进行各种其它工作,同时它也要负责空调的控制
从机的功能如下:
(1)接受上位机的命令并执行
用户通过人机界面或者上位机监控软件进行设置,设置后的参数通过主PLC 下传
给从站PLC,从站PLC 根据命令和参数控制空调的阀或者变频器工作。
(2)负责从机空调机的控制
从机PLC 负责从机空调机的控制。
(3)本地监控
本地可以带人机接口和各种屏进行本地监控。
