一、简介
纸管切割机:就是通过机械的机构把一根纸管切割成若干段。
二、工作原理
纸管切割机选用了文本显示器和PLC主要是把一个成品纸管通过设备分解成若干份。
三、程序介绍
3.1.1、操作画面:分为设定画面,停止延时画面,手动画面。
3.1.2、设定画面:是设备在自动运行时,为了安全期间使各动作都会有个安全启动时间。
![](http://www.ck365.cn/data/upload/201402/25/09-52-03-19-0.jpg)
3.1.3、停止延时画面:设备停止时按先后顺序停车时做一个安全停车时间。
![](http://www.ck365.cn/data/upload/201402/25/09-52-03-18-0.jpg)

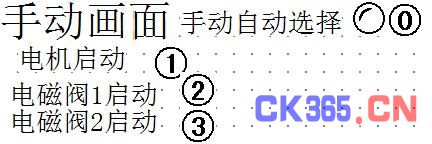

3.1.4、手动画面:在调试过程中手动测试用的。
![](http://www.ck365.cn/data/upload/201402/25/09-52-03-85-0.jpg)

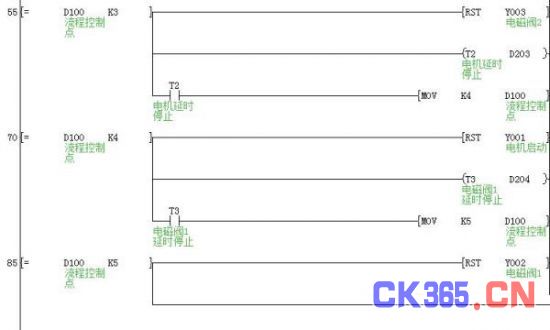

3.2 PLC程序
![](http://www.ck365.cn/data/upload/201402/25/095149-25-147407.jpg)
![](http://www.ck365.cn/data/upload/201402/25/095142-80-147407.jpg)
![](http://www.ck365.cn/data/upload/201402/25/095135-16-147407.jpg)
设备运行流程:分为手动与自动。
手动部分:主要是用在初步调试时使用,可以是设备各个部件单独运行。

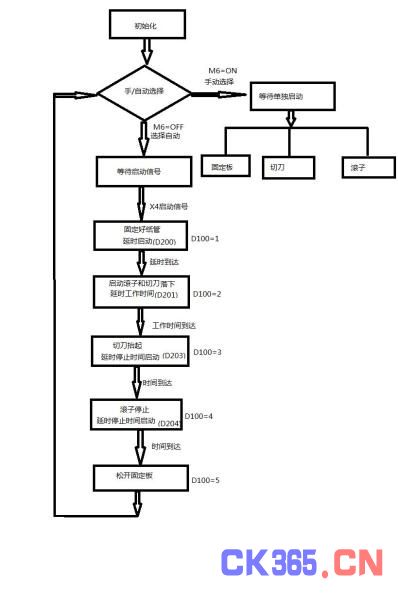

自动部分:根据一个安全流程来实施的一个动作流程动作流程如图:
![](http://www.ck365.cn/data/upload/201402/25/095129-75-147407.jpg)
四、工程设计要点:
1. 为了节省时间与人工操作是出现误动作造成不必要的损失。
2. 为了减少控制线路的走线,有助于以后的维护。
